LM3526

Двойной коммутатор шины питания USB порта и ограничитель тока

Характеристики:

• Задержка появления влага ошибки при горячем включении - 1 мс
• Схема плавного включения позволяет избежать бросков напряжения
• Признан лабораторией UL: Ref № 205202
• Ограничение выходного тока (не более 1 А) позволяет защитить источник питания от КЗ
• Тепловая защита
• Максимальный статический выходной ток - 500 мА
• Миниатюрный SO-8 корпус
• Диапазон входного напряжения от 2.7 до 5.5 В
• Сопротивление открытого ключа при 5 В входном напряжении - не более 140 мОм
• Ток потребления в дежурном режиме - не более 1 мкА
• Максимальный потребляемый ток в рабочем режиме- 200 мкА
• Блокировка при снижении напряжения (UVLO)

Применение:

• USB концентраторы для настольных и портативных ПК
• USB концентраторы мониторов
• USB концентраторы с автономным питанием
• Мощные USB устройства, требующие ограничения бросков тока
• Коммутаторы напряжения питания общего применения

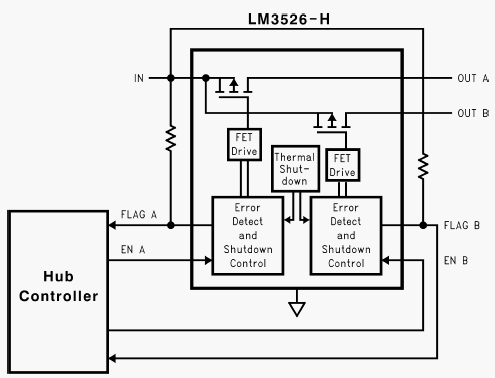

Структурная схема:

Расположение выводов:

Общее описание:

LM3526 - коммутатор напряжения питания USB шины и ограничитель потребляемого тока. Этот двухпортовый прибор идеально подходит для применения в ноутбуках и портативных ПК.

1 мс задержка установки флага ошибки позволяет избежать ошибочных отключений при "горячем включении".

Прибор имеет две схемы тепловой защиты- по одной на каждый порт. При перегреве одного из коммутаторов, другой может продолжать работать.

LM3526 имеет диапазон входного напряжения от 2.7 до 5.5 В, что позволяет использовать его в качестве ограничителя бросков тока 3.3 В периферийных USB устройств, а также приборов с автономным 5.5 В питанием. Управляющие входы прибора совместимы с 3.3 В и 5.0 В логикой.

Небольшой размер, низкое сопротивление открытого ключа и 1 мс задержка установки флага ошибки делают прибор LM3526 идеальным для применения в концентраторах и миниатюрных устройствах с автономным питанием.

Документация:

323 kB Engl Полное описание микросхемы LM3526 фирмы National Semiconductor

---

---
