LM3477

высокоэффективный контроллер N-канального MOSFET ключа для импульсных источников питания

Характеристики:

• Частота преобразования - 500 кГц
• Регулируемое ограничение тока
• Защита от перегрева
• Компенсация частоты при помощи одного резистора и конденсатора
• Внутренний мягкий запуск
• Схема контроля тока
• Блокировка при понижении напряжения с гистерезисом
• Корпус MSOP-8

Применение:

• Источники питания
• Notebook' и Palmtop компьютеры
• Принтеры и офисная техника
• Приборы с питанием от батарей
• Проводные модемы
• Зарядные устройства

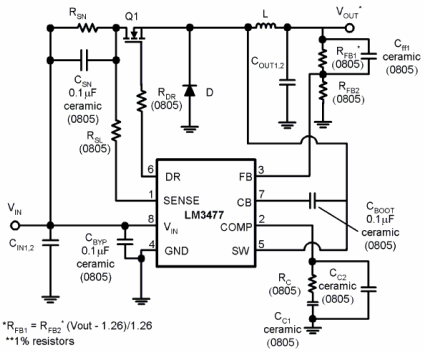

Типовая схема включения LM3477:

Расположение выводов LM3477:

Общее описание:

LM3477/A применим в источниках питания с топологией основанной на мощных MOSFET ключах. Управляющий двухтактный каскад LM3477/A позволяет прибору работать со многими типами MOSFET ключей. Эта особенность, а так же широкий диапазон входных напряжений, возможность использования внешних дискретных компонентов и регулируемый уровень выходного тока делает LM3477/A оптимальным решением для широкого спектра приложений.

Схема контроля тока требует всего одного резистора и конденсатора для компенсации частоты преобразования. Архитектура, основанная на контроле тока, так же даёт превосходные линейные и нагрузочные характеристики. В приборе предусмотрен режим пониженного энергопотребления (5 мкА). Другие особенности преобразователя это мягкий запуск и защита выхода от перенапряжений. Внутренний мягкий запуск уменьшает токи переходных процессов.

Оценочный комплект содержит:

• полностью готовую оценочную плату
• описание приложений
• техническую информацию по LM3477/78/88
• руководство по выбору Simple Switcher преобразователей

Схема оценочной платы

Документация:

861kB Engl Полное описание микросхемы LM3477 фирмы National Semiconductor

---

---
