LM4859

Стереофоническая звуковая подсистема с выходной мощностью 1,2 Вт и улучшенным объемным звучанием

Отличительные особенности:

• Стереофонический усилитель громкоговорителей
• Стереофонический усилитель головных телефонов
• Независимые регуляторы громкости для левого, правого канала и для монофонического режима
• Улучшенный объемный звук от National
• Управляющий интерфейс совместим с I²C
• Сверхмалый ток потребления в дежурном режиме
• Схема подавления щелчков
• 10 различных режимов работы
• Отключение при перегреве
• Выпускается в корпусе LLP

Области применения:

• Мобильные телефоны
• Карманные микрокомпьютеры
• Электронные игры
• Интернет-приставки
• Портативные DVD/CD/AAC/MP3 плейеры

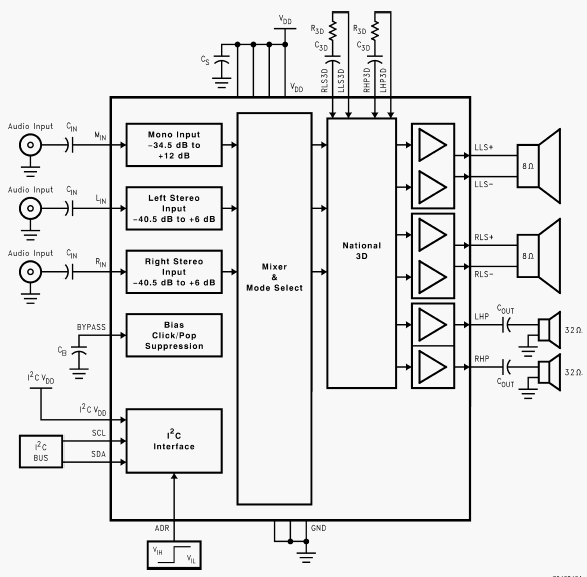

Структурная схема LM4859:

Общее описание:

LM4859 – это интегрированная звуковая подсистема, разработанная для стереофонического воспроизведения в мобильных телефонах. Питаясь от источника напряжением 3,3 В, она объединяет стереофонический усилитель громкоговорителей, обеспечивающий выходную мощность 495 мВт/канал на нагрузке 8 Ом, и стереофонический усилитель головных телефонов, выдающий 33 мВт/канал в нагрузку 32 Ом. Помимо усилителей мощности, в состав ИС входят регулятор громкости, микшер, схема управления питанием и система объемного звука от National. Кроме того, LM4859 переключает и микширует стереофонические и монофонические входы в 10 различных комбинациях. LM4859 управляется по интерфейсу, совместимому с I²C. К прочим возможностям ИС можно отнести наличие дежурного режима со сверхмалым потреблением тока и отключение при перегреве.

Серия усилителей мощности BOOMER® разработана с целью обеспечения высококачественного звуковоспроизведения при минимальном количестве внешних компонентов.

Выпускается ИС LM4859 в 28-выводном корпусе LLP.

Документация:

1204Kb Engl. Полное описание микросхемы LM4859 фирмы National Semiconductor

---

---
