LM4953

Малошумящий УМЗЧ, предназначенный для работы на заземленный керамический громкоговоритель

Основные характеристики:

• Подавление акустических щелчков при включении/выключении
• Максимальный ток потребления в дежурном режиме 1 мкА
• Типовой ток покоя 7 мА
• Размах напряжения при работе на моно BTL нагрузку, имеющую эквивалентное сопротивление 2 мкФ + 30 Ом, 12.6 В
• Отключение при перегреве
• Постоянный единичный коэффициент усиления
• Возможность задания коэффициента усиления при помощи внешних элементов

Области применения:

• Сотовые телефоны
• PDA

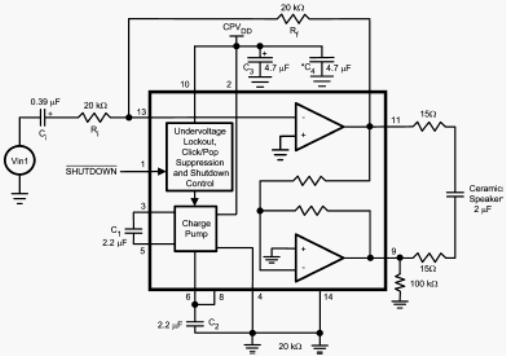

Типовая схема включения усилителя LM4953:

Расположение выводов:

Общее описание:

LM4953 - УМЗЧ, предназначенный для работы на керамические громкоговорители в переносных устройствах. При работе от 3.6 В питания на BTL нагрузке с эквивалентным сопротивлением 2 мкФ + 30 Ом прибор обеспечивает размах выходного сигнала 12.6 В при THD+N менее 1%.

УМЗЧ семейства Boomer разработаны с целью обеспечения высокой выходной мощности при минимальном количестве внешних элементов. LM4953 не требуются конденсатор запуска или демпфирующие цепи. Поэтому он идеально подходит для использования в индикаторах, требующих большой мощности выходного сигнала и маленьких размеров.

LM4953 имеет дежурный режим, потребление в котором очень мало. Кроме того, LM4953 имеет встроенную схему отключения при перегреве.

LM4953 имеет схему подавления акустических щелчков при включении/выключении.

LM4953 имеет постоянный единичный коэффициент усиления, при этом коэффициент усиления в полосе может быть изменен при помощи внешних резисторов.

Документация:

837 Kb Engl. Полное описание микросхемы

---

---
