LM4934

3D аудио подсистема с выходами на стерео динамики, OCL/SE стерео наушники, на наушник и с линейным выходом

Особенности:

• 18- битный стерео ЦАП
• Выходы с несколькими режимами
• Стерео усилитель для работы на динамики
• Стерео усилитель для работы на наушники
• Моно усилитель для работы на наушник
• Линейный моно выход
• Независимая регулировка звука левого, правого и моно каналов
• Трехмерное обогащение с программируемым уровнем эффекта
• Выбираемый I2C/SPI совместимый интерфейс
• Крайний низкий ток в режиме отключения
• Схема подавления акустических щелчков

Области применения:

• Сотовые телефоны
• PDA

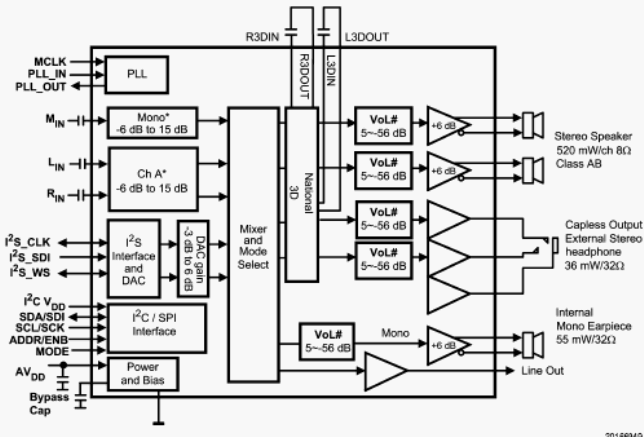

Струтурная схема LM4934:

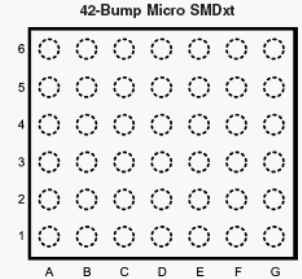

Расположение выводов LM4934:

Общее описание:

LM4934 - интегрированная аудио подсистема, разработанная для сотовых телефонов со стерео эффектом. Работая от однополярного 3.3 В питания, прибор содержит стерео уислитель, способный отдавать в 8 Ом нагрузку 520 мВт на канал, стерео усилитель наушников, отдающий при работе на 32 Ом нагрузку 36 мВт на канал, моно усилитель наушников, отдающий при работе на 32 Ом нагрузку 55 мВт, и линейный выход для подключения устройства громкой связи. Прибор содержит усилители звуковой частоты, регулятор громкости, смеситель, схему управления питанием и схему трехмерного обогащения звука. Кроме того, LM4934 маршрутизирует и смешивает моно и стерео сигналы на многофункциональных выходах. LM4934 имеет I2S последовательный интерфейс для аудио сигнала и I2C/SPI совместимый интерфейс управления.

Усилитель мощности семейства Boomer разработан специально для обеспечения высокого качества выходного сигнала при минимальном количестве навесных элементов.

Документация:

1125 Kb Engl Полное описание микросхемы LM4934

---

---
