LM4673

Бесфильтровой 2.65 Вт моно аудио усилитель мощности класса D

Особенности:

• Моно усилитель класса D
• Не требуется выходной фильтр при работе на индуктивную нагрузку
• Внешне задаваемый коэффициент усиления
• Малое время включения: 17 мкс
• Минимальное количество необходимых внешних элементов
• Схема подавления акустических щелчков при включении
• Дежурный режим
• Доступен в компактных микро SMD и LLP корпусах с шагом между контактами 0.4 мм

Области применения:

• Мобильные телефоны
• PDA
• Переносные электронные приборы

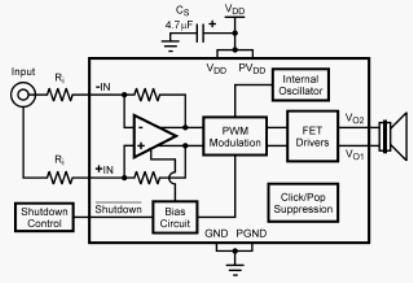

Типовая схема включения LM4673:

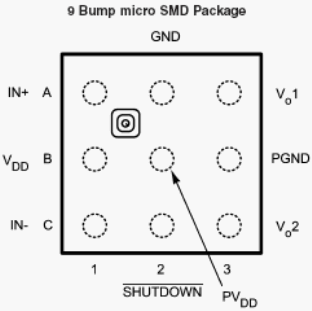

Расположение выводов LM4673:

Общее описание:

LM4673 - высокоэффективный 2.65 Вт моно УЗЧ класса D, работающий от однополярного питания. Малошумящая бесфильтровая ШИМ архитектура устраняет необходимость применения выходных фильтров, уменьшает количество необходимых внешних элементов, размеры платы и стоимость и упрощает разработку устройств.

LM4673 разработан для удовлетворения требований мобильных телефонов и других переносных коммуникационных приборов. Работая от однополярного 5 В питания, прибор способен при работе на 4 Ом нагрузку обеспечивать выходную мощность 2.1 Вт при THD+N менее 1 %. Прибор способен работать от однополярного источника питания от 2.4 до 5.5 В.

LM4673 имеет КПД выше, чем у аналогичных усилителей класса АВ. При работе от 3.6 В питания на 8 Ом нагрузку при выходной мощности 100 мВт прибор работает с КПД 80 %, а при 400 мВт - 88 %.

LM4673 имеет дежурный режим. Прибор переходит в этот при подключении вывода Shutdown к общей линии (GND).

Коэффициент усиления LM4673 задается внешне, что позволяет осуществлять независимую регулировку сигналов от различных источников. Также прибор имеет защиту от КЗ и перегрева.

Документация:

889 Kb Engl Полное описание микросхемы LM4673

---

---
