ADC08D1500

Маломощный сдвоенный 8-разрядный АЦП с частотой преобразования 1.5 ГГц и улучшенными рабочими характеристиками

Особенности:

• Внутренняя схема выборки-хранения
• Работа от одного источника напряжением +1.9В ±0.1В
• Выбор параметров выхода синхронизации SDR (одинарная скорость данных) или DDR (удвоенная скорость данных)
• Режим чередования для удвоения быстродействия
• Возможность синхронизации нескольких АЦП
• Гарантируется отсутствие пропущенных кодов
• Последовательный интерфейс для расширенного управления
• Плавная регулировка диапазона измерения и смещения
• Генератор частоты преобразования с откорректированной скважностью

Ключевые характеристики:

• Разрешающая способность 8 разрядов
• Максимальная скорость преобразования не менее 1.5 ГГц
• Частота появления ошибочных битов 10^-18 (типичное значение)
• Эффективное количество разрядов при оцифровке входного сигнала частотой 748 МГц: 7.25 разрядов (типичное значение)
• Динамическая нелинейность ±0.15 мл.разр. (типичное значение)
• Потребляемая мощность

  - В рабочем режиме: 1.8Вт (типичное значение)

  - Режим снижения мощности: 3.5 мВт (типичное значение)

Области применения:

• Непосредственное преобразование радиочастот
• Цифровые осциллографы
• Спутниковые ТВ-приставки
• Коммуникационные системы
• Контрольно-измерительное оборудование

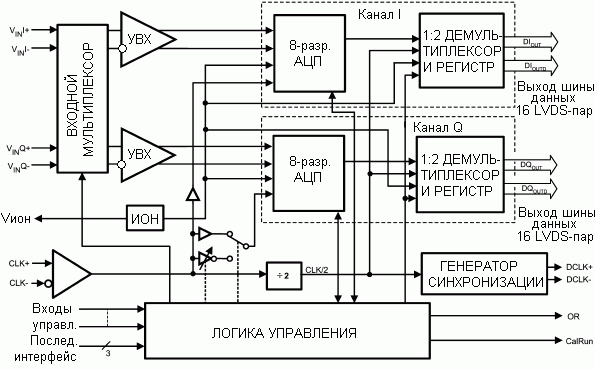

Структурная схема ADC08D1500:

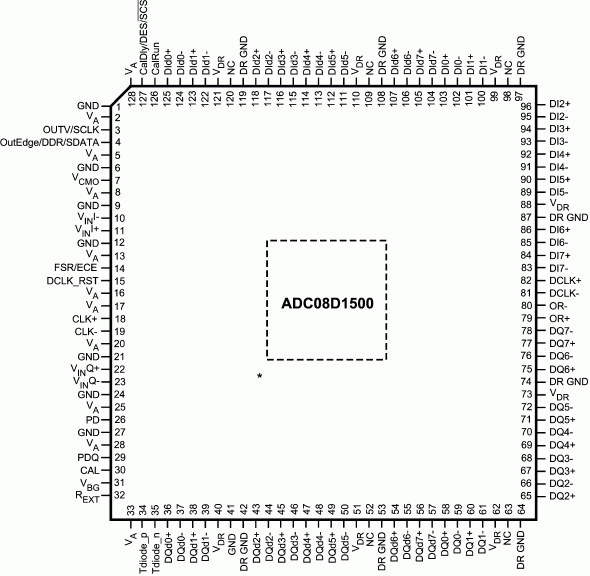

Расположение выводов ADC08D1500:

Общее описание:

ADC08D1500 - маломощный сдвоенный КМОП аналогово-цифровой преобразователь с улучшенными рабочими характеристиками, который оцифровывает сигналы с 8-разрядным разрешением при частотах преобразования до 1,7 ГГц. При частоте преобразования 1,5ГГц АЦП потребляет типично 1.8Вт (питание 1.9В), при этом, гарантируется отсутствие пропущенных кодов во всем рабочем температурном диапазоне. Уникальная архитектура свертывания и интерполяции, реализация компаратора по дифференциальной схемотехнике, оригинальное решение встроенного устройства выборки-хранения и схема самокалибровки позволили добиться равномерности всех динамических характеристик вне зоны Найквиста. АЦП характеризуется эффективным количеством разрядов 7.25 при оцифровке входного сигнала частотой 748 МГц и частотой преобразования 1.5 ГГц, при этом, обеспечивая частоту появления ошибочных битов 10-18. Результат преобразования представляется в двоичном коде, при этом, все выходы выполнены по низковольтной дифференциальной (LVDS) схемотехнике, которая совместима с требованиями стандарта IEEE 1596.3-1996, за исключением регулируемого синфазного напряжения между 0.8В и 1.2В.

На выходе преобразователя содержится демультиплексор 1:2, который формирует две LVDS шины. Такой подход позволяет снизить требования к каналу передачи данных вдвое относительно частоты преобразования. Работа двух АЦП может чередоваться, чтобы получить один АЦП с частотой преобразования 3 ГГц.

Преобразователь потребляет типичную мощность не более 3.5 мВт в режиме снижения мощности и выпускается в 128-выводном корпусе LQFP с открытой теплоотводящей площадкой. АЦП предназначен для работы в промышленном температурном диапазоне (-40°C <= Tокр.ср. <= +85°C).

Информация для заказа:

Код заказа	Температурный диапазон	Корпус
ADC08D1500CIYB	Промышленный (-40°C < Tокр.ср. < +85°C)	128-выводной LQFP с теплоотводящей площадкой
ADC08D1500EVAL	Промышленный (-40°C < Tокр.ср. < +85°C)	Оценочная плата
