ADC081S101, ADC101S101, ADC121S101

8/10/12-битный АЦП с частотой преобразования 1 млн. отсч./сек. в корпусе SOT-23

Особенности:

  • Разрешающая способность:
    ADC081S101 - 8 бит;
    ADC101S101 - 10 бит;
    ADC121S101 - 12 бит;
  • Время преобразования - 1 мкс
  • Дифференциальная нелинейность - от -0,5 до + 0,3 мл. значащий бит (ср.)
  • Интегральная нелинейность - ±0,4 мл. значащий бит (ср.)
  • Потребляемая мощность:
    при Uпит=3 В - 2 мВт (ср)
    при Uпит=5 В - 10 мВт (ср.)
  • Различные варианты управления питанием
  • 6-выводный корпус SOT-23 (также доступен 6-выводный LLP)
  • Напряжение питания используется как опорное
  • Однополярное питание от +2,7 В до + 5,25 В
  • Совместимость интерфейса с SPI™/QSPI™/MICROWIRE™/DSP

Области применения:

  • Автомобильные системы навигации
  • Торговые автоматы, банкоматы
  • Портативная электроника
  • Медицинское оборудование
  • Мобильная связь
  • Измерительная техника и автоматика

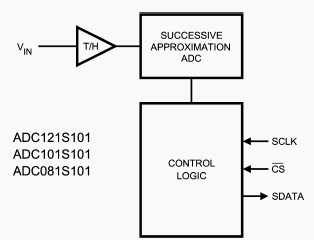

Блок-схема

Блок-схема ADC081S101

Расположение выводов:

Расположение выводов ADC081S101

Общее описание:

ADC081S101, ADC101S101 и ADC121S101 - это экономичные однокристальные ИС аналого-цифрового преобразования (АЦП) с разрешающей способностью 8, 10 и 12 бит соответственно, при частоте дискретизации до 1 млн. отсчетов в секунду. Эти АЦП используют архитектуру с регистром последовательного приближения и встроенной схемой выборки-хранения. Последовательный интерфейс совместим с несколькими стандартами, такими как SPI™, QSPI™, MICROWIRE™ и многими общепринятыми стандартами в цифровых сигнальных процессорах.

ИС ADC081S101/ADC101S101/ADC121S101 используют источник питания в качестве опорного напряжения. В результате допустимое напряжение на входе АЦП может изменяться в пределах от 0 до +Vпит. Частота преобразования задается частотой тактирования последовательного интерфейса (SCLK). Также преобразователи имеют режим пониженного энергопотребления в дежурном режиме. Напряжение питания может изменяться в пределах от +2,7 В до + 5,25 В, при этом потребление составляет от 2 мВт (3 В) до 10 мВт (5 В). Отдельный вывод включения дежурного режима (CS) позволяет "усыпить" микросхему и снизить потребляемую мощность до 5 мВт при Vпит=5В. Все преобразователи выпускаются в сверхминиатюрном 6-выводном корпусе SOT-23, отлично подходящим для миниатюрных электронных изделий. ИС ADC081S101 также выпускается в 6-выводном корпусе LLP. Изделия предназначены для работы в промышленном температурном диапазоне от -40°С до +85°С, некоторые параметры ИС ADC081S101 нормированы также для температуры +125°С.

Документация:

  916 kB Engl Полное описание микросхем ADC081S101/ADC101S101/ADC121S101
