ADC12C170

12-битный АЦП с частотой преобразования 170 МГц, полосой пропускания 1.1 ГГц и КМОП выходами

Отличительные особенности:

  • Общая полоса пропускания 1.1 ГГц
  • Встроенная схема выборки-хранения
  • Малая потребляемая мощность
  • Встроенный прецизионный ИОН 1.0 В
  • Несимметричный или дифференциальный режим работы
  • Стабилизатор скважности тактового сигнала
  • Работа от двух напряжений питания +3.3 В и +1.8 В
  • Режимы снижения мощности (Power-down) и сна (Sleep)
  • Вывод данных в смещенном двоичном формате или в формате двоичного дополнения
  • Совместимость по расположению выводов с ADC14155, ADC11C125, ADC11C170
  • 48-выводной корпус LLP (размеры 7x7x0.8 мм, шаг выводов 0.5 мм)

Ключевые характеристики:

  • Разрешающая способность 12 бит
  • Частота преобразования 170 МГц
  • Отношение сигнал-шум (fIN = 70 МГц): 67.2 dBFS (typ)
  • Свободный от искажений динамический диапазон (SFDR) (fIN = 70 МГц): 85.4 dBFS (typ)
  • Эффективное число бит (ENOB) (fIN = 70 МГц): 10.8 бит (typ)
  • Общая полоса пропускания: 1.1 ГГц (typ)
  • Потребляемая мощность 715 мВт (typ)

Области применения:

  • Приемники с оцифровкой высокочастотной ПЧ
  • Приемники базовых станций систем беспроводной связи
  • Линеаризация усилителей мощности
  • Многорежимные приемники с поддержкой нескольких несущих частот
  • Контрольно-измерительное оборудование
  • Контрольно-измерительные приборы для коммуникационных систем
  • Радарные системы

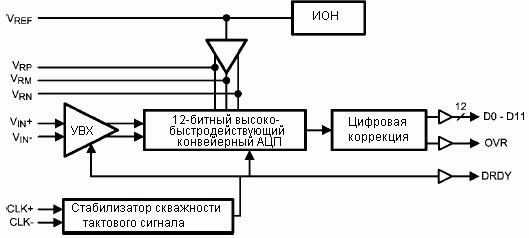

Структурная схема ADC12C170:

Структурная схема ADC12C170

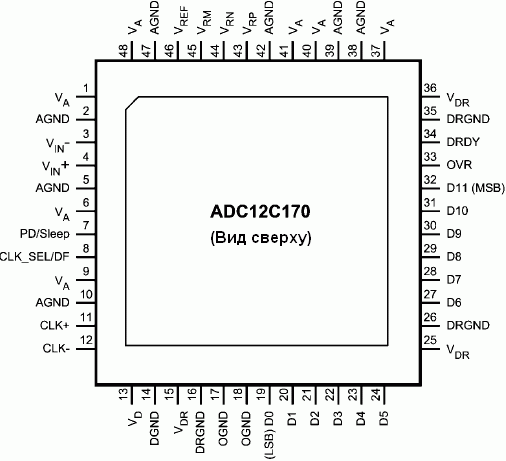

Расположение выводов ADC12C170:

Расположение выводов ADC12C170

Общее описание:

ADC12C170 - высококачественный КМОП АЦП, способный преобразовывать входной аналоговой сигнал в 12-битный цифровой код с частотой до 170 МГц. Данный преобразователь выполнен по дифференциальной, конвейеризованной архитектуре и содержит схемы цифровой коррекции ошибок и выборки-хранения, что позволяет при поддержании отличных динамических характеристик минимизировать потребление и количество внешних компонентов. Встроенная схема выборки-хранения выполнена по оригинальной схемотехнике, которая обеспечивает общую полосу пропускания 1.1 ГГц. ADC12C170 работает от двух напряжений питания (+3.3 В и +1.8 В) и при работе с частотой преобразования 170 МГц потребляет мощность 715 мВт.

Работа цифрового интерфейса вывода данных от напряжения +1.8 В позволяет снизить потребление и уровень шума. Для снижения потребления до уровня 5 мВт предусмотрен специальный режим работы, при этом, поддерживается возможность быстродействующего возобновления нормального функционирования. Если требуется более быстрое возобновление нормальной работы может использоваться режим сна, но в этом случае, потребление снижается только до 50 мВт.

Если используется дифференциальный режим входного каскада, то размах сигнала может составлять удвоенное напряжение ИОН. В качестве опорного напряжения можно использовать напряжение 1.0 В стабильного внутреннего ИОН или внешнее напряжение.

Режим синхронизации (дифференциальный или несимметричный), а также формат вывода данных (смещенный двоичный или двоичное дополнение) выбираются через специальные выводы.

Функция стабилизации скважности тактового сигнала позволяет работать с сигналами синхронизации различной скважности.

ADC12C170 совместим по расположению выводов с ADC14155, ADC11C125 и ADC11C170.

Информация для заказа:

Код заказа Корпус Рабочий температурный диапазон
ADC12C170CISQ 48-выв. LLP Промышленный (-40…+85°С)
ADC12C170LFEB Оценочная плата (fIN<170 МГц)
ADC12C170HFEB Оценочная плата (fIN>170 МГц)

Документация:

  431 kB Engl Полное описание микросхемы ADC12C170 фирмы National Semiconductor
