ADC0816, ADC0817
8-разрядный АЦП, совместимый с микропроцессором, с 16-канальным мультиплексором
Особенности:
- Простой интерфейс со всеми микропроцессорами, илиавтономная работа
- В качестве ИОН можно использовать делитель, или 5В напряжение питания
- 16 канальный мультиплексор с защелкиваемой логикой управления
- ТТЛ-совместимые выходы
- Диапазон напряжений аналогового входного сигнала 0...5В с 5В однополярным питанием<
- Не требует подстройки нуля и полной шкалы
- Стандартный 40-выводной DIP-корпус
- Температурный диапазон от - 400C до + 850C или от -550C до + 1250C
- Защелкиваемый выход с тремя состояниями
- Прямой доступ ко входу компаратора и выходу мультиплексора для преобразования сигнала
- ADC0816 эквивалент MM74C948
- ADC0817 эквивалент MM74C948-1
Основные технические характеристики:
- Разрешающая способность: 8 бит
- Общая некорректируемая ошибка: ± 1/2 МЗР и ± 1 МЗР
- Однополярное питание 5В
- Малая мощность: 15 мВт
- Время преобразования: 100 мкс

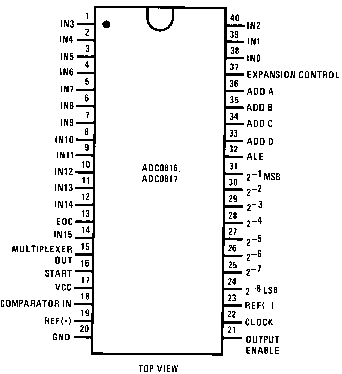

Назначение выводов:
- CLOCK - тактовый сигнал
- COMPARATOR IN - вход компаратора
- EXPANSION CONTROL - управление расширением
- GND -общий
- IN - вход
- MSB - CЗР
- LSB - МЗР
- MULTIPLEXER OUT - выход мультиплексора
- OUTPUT ENABLE - разрешение считывания выхода
- REF - опорное напряжение
- START - пуск
- Vcc - напряжение питания
Документация:
| |
|
 |
242 Kb Engl Описания микросхем |
|
