ADC12L030/ADC12L032/ADC12L034/ADC12L038
3.3В самокалибрующийся 12-бит плюс знак АЦП с последовательным интерфейсом, мультиплексором и УВХ
Особенности:
- 0 В... 3. 3 В диапазон аналогового входного сигнала при питании от 3.3 В однополярного источника
- Последовательный интерфейс (MICROWIRE и SPI совместимый)
- 2, 4, или 8-канальный дифференциальный или одиночный мультиплексор
- Аналоговый входной сигнал УВХ
- Режим пониженного энергопотребления
- Переменное разрешение и скорость преобразования
- Программируемое время опроса
- Переменная длина и формат слова цифрового вывода
- Не требует подстройки нуля или полной шкалы
- Полностью проверенный и гарантируемый ИОН 2.5В
- Нет пропуска кодов в диапазоне температур
Основные технические характеристики:
- Разрешение 12-бит плюс знак
- Время преобразования 12-бит плюс знак 8.8 мкс (минимум)
- 12-разрядная плюс знак частота дискретизации 73 кГц (максимальный)
- Интегральная ошибка линейности ± 1 МЗР (максимально)
- Однополярное питание 3.3В ± 10 %
- Рассеяние энергии 15 мВт (максимально)
- Пониженное энергопотребление 40 мкВт (типично)
Применение:
- Мобильные медицинские приборы
- Мобильные компьютеры
- Мобильное испытательное оборудование

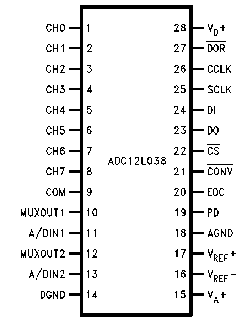

Назначение выводов:
- AGND -аналоговая земля
- DGND - цифровая земля
- COM - общий
- VA - питание аналоговой части
- VD - питание цифровой части
- CS - выбор кристалла
- PD - пониженное энергопотребление
- DI - вход данных
- DO - выход данных
- DOR - чтение выходных данных
- V ref - опорное напряжение
- C clk - тактовый сигнал
- S clk - тактовый сигнал
- CONV - пуск преобразования
- MUXOUT - выход мультиплексора
- A/DIN - А/Ц выход
- CH - выходы мультиплексора
Документация:
| |
|
 |
1275 Kb Engl Описания микросхем |
|
