ADC1251 самокалибрующийся 12-бит плюс знак АЦП с УВХ
Особенности
- Внутренняя калибровкаобеспечивает превосходную температурную стабильность
- Внутреннее УВХ
- 8-разрядный МП/ЦПС интерфейс
- Биполярный вход с одним +5 В ИОН
- Нет пропуска кодов в диапазоне температур
- ТТЛ/МОП-совместимый ввод-вывод данных
Применение
- Цифровые процессоры сигналов
- Управление процессами с высоким разрешением
- Измерительные приборы
Основные технические характеристики
- Разрешение 12 бит плюс знак
- Время преобразования 8 мкс (максимально)
- Частота дискретизации 83 кГц (максимально)
- Погрешность линейности ± 0.6 МЗР (± 0.0146 %) (максимально)
- Смещение нуля ± 1 МЗР (максимально)
- Полная погрешность шкалы ± 1.5 МЗР (максимально)
- Потребление энергии ± 5В 113 мВт (максимально)

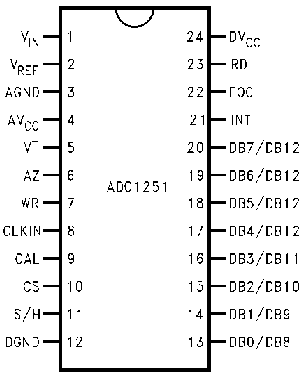

Назначение выводов:
- AGND -аналоговая земля
- DGND - цифровая земля
- AVcc - питание аналоговой части
- DVcc - питание цифровой части
- CS - выбор кристалла
- V ref - опорное напряжение
- V in - аналоговый вход
- V - питание
- WR - запись
- CLK in - тактовый вход
- CAL - калибровка
- RD - чтение
- INT - вход прерывания
- S/H - выборка/хранение
- DB - выход данных
