ADC12451 Динамически тестируемый самокалибрующийся 12-бит плюс знак АЦП с УВХ
Особенности
- Внутренняя калибровка обеспечивает превосходную температурную стабильность
- Внутреннее УВХ
- 8-разрядный МП/ЦПС интерфейс
- Биполярный вход с одним +5 В ИОН
Применение
- Обработка цифровых сигналов
- Аудиосистемы
- Передача данных
- Управление процессами с высоким разрешением
- Измерительные приборы
Основные технические характеристики
- Разрешение 12 бит плюс знак
- Время преобразования 7.7 мкс (максимально)
- Частота дискретизации 83 кГц (максимально)
- Биполярный сигнал / шум 73.5 дБ (минимум)
- Суммарное значение коэффициента нелинейных искажений -78. 0 дБ (максимально)
- Апертурное время 100 нс
- Апертурное дрожание 100 пс среднеквадратичное значение
- Смещение нуля ± 2 МЗР (максимально)
- Положительная погрешность полной шкалы ± 1.5 МЗР (максимально)
- Потребление энергии ± 5В 113 мВт (максимально)

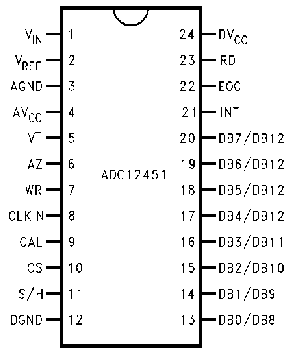

Назначение выводов:
- AGND -аналоговая земля
- DGND - цифровая земля
- AVcc - питание аналоговой части
- DVcc - питание цифровой части
- CS - выбор кристалла
- V ref - опорное напряжение
- V in - аналоговый вход
- V - питание
- WR - запись
- CLK in - тактовый вход
- CAL - калибровка
- RD - чтение
- INT - вход прерывания
- S/H - выборка/хранение
- DB - выход данных
Документация:
| |
|
 |
311Kb Engl Описания микросхемы |
