ADC12H030/ADC12H032/ADC12H034/ADC12H038, ADC12030/ADC12032/ADC12034/ADC12038
Самокалибрующиеся 12-бит плюс знак АЦП с последовательным интерфейсом, мультиплексором и УВХ
Особенности
- Последовательный интерфейс (совместим с MICROWIRE)
- 1 -, 2 -, 4 -, или 8-канальный дифференциальный одиночный мультиплексор
- Аналоговое встроенное УВХ
- Режим пониженного энергопотребления
- Переменное разрешение и скорость преобразования
- Программируемое время опроса
- Переменная длина и формат слова цифрового вывода
- Не требует подстройки нуля или полной шкалы
- Диапазон напряжений аналогового входного сигнала 0...5 В с 5 В однополярным питанием
- Нет пропуска кодов в диапазоне температур
Основные технические характеристики:
- Разрешение 12 бит плюс знак
- Время преобразования 12 бит плюс знак:
- семейство ADC12H030 5.5 мкс (максимально)
- семейство ADC12030 8.8 мкс (максимально)
- Время цикла выборки:
- семейство ADC12H030 8.6 мкс (максимально)
- семейство ADC12030 14 мкс (максимально)
- Интегральная ошибка линейности ± 1 МЗР (максимально)
- Однополярное питание 5В ± 10 %
- Рассеиваемая мощность 33 мВт (максимально)
- Выключают 100 мкВт (тип)
Применение:
- Медицинские приборы
- Системы управления процессами
- Испытательное оборудование

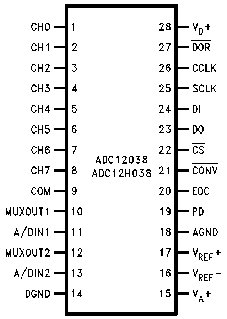

Назначение выводов:
- AGND -аналоговая земля
- DGND - цифровая земля
- COM - общий
- VA - питание аналоговой части
- VD - питание цифровой части
- CS - выбор кристалла
- PD - пониженное энергопотребление
- DI - вход данных
- DO - выход данных
- DOR - чтение выходных данных
- V ref - опорное напряжение
- C clk - тактовый сигнал
- S clk - тактовый сигнал
- CONV - пуск преобразования
- MUXOUT - выход мультиплексора
- A/DIN - А/Ц выход
- CH - выходы мультиплексора
