ADC12130, ADC12132, ADC12138
самокалибрующийся 12-бит плюс знак АЦП с последовательным интерфейсом, мультиплексором и УВХ
Особенности:
- Последовательный интерфейс (MICROWIRE, SPI и QSPI совместимый)
- 2- или 8-канальный дифференциальный или одиночный мультиплексор
- Внутреннее УВХ
- Режим пониженного энергопотребления
- Программируемое время выборки
- Переменная длина и формат выходного слова
- Не требует подстройки нуля или полной шкалы
- 0...5 В диапазон напряжений входного аналогового сигнала с одним источником питания 5 В
Применение:
- Компьютеры с перьевым вводом
- Дигитайзеры
- Всевозможные системы позиционирования
Основные технические характеристики:
- Разрешение 12-бит плюс знак
- Время преобразования до 12-бит плюс знак 8.8 мкс (максимально)
- Время цикла выборки 14 мкс (максимально)
- Интегральная ошибка линейности ± 2 МЗР (максимально)
- Однополярное питание 3. 3В или 5В ± 10 %
- Рассеяние энергии:
- 3. 3В - 15 мВт (максимально)
- 3. 3В в режиме пониженного энергопотребления - 40 мкВт (типчно)
- 5В - 33 мВт (максимально)
- 5В в режиме пониженного энергопотребления - 100 мкВт (типично)

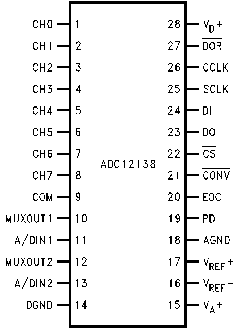

Назначение выводов:
- AGND -аналоговая земля
- DGND - цифровая земля
- COM - общий
- VA - питание аналоговой части
- VD - питание цифровой части
- CS - выбор кристалла
- PD - пониженное энергопотребление
- DI - вход данных
- DO - выход данных
- DOR - чтение выходных данных
- V ref - опорное напряжение
- C clk - тактовый сигнал
- S clk - тактовый сигнал
- CONV - пуск преобразования
- MUXOUT - выход мультиплексора
- A/DIN - А/Ц выход
- CH - выходы мультиплексора
Документация:
| |
|
 |
1600 Kb Engl Описания микросхем |
|
