ADC12062 12-бит, 1 МГц, 75 мВт АЦП со входным мультиплексором и УВХ
Особенности
- Встроенное УВХ
- Однополярное питание +5 В
- 1- или 2-канальный мультиплексор
- Режим паузы
Основные технические характеристики
- Частота дискретизации(минимум) 1 МГц
- Время преобразования 740 нс (typ)
- Отношение сигнал / шум, (f in = 100 кГц) 69.5 дБ (минимум)
- Рассеиваемая мощность (f выб = 1 МГц) 75 мВт (максимально)
- Нет пропуска кодов в диапазоне температур
Приложения
- Подготовка данных для ЦПС
- Измерительные приборы
- Привод дисков
- Мобильные телекоммуникации
- Оцифровывание аналоговых сигналов

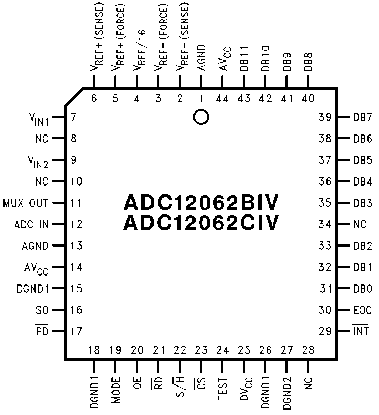

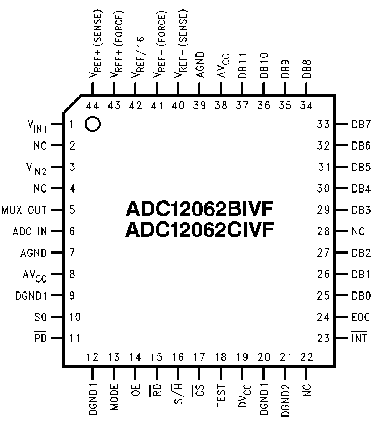

Назначение выводов:
- AGND -аналоговая земля
- DGND - цифровая земля
- AVcc - питание аналоговой части
- DVcc - питание цифровой части
- V ref - опорное напряжение
- V ref (SENSE) - опорное напряжение
- V ref (FOLCE) - опорное напряжение
- V in - аналоговый вход
- RD - чтение
- INT - вход прерывания
- DB - выход данных
- CS -выбор кристалла
- S/H - выборка/хранение
- MUX OUT - выход мультиплексора
- ADCIN - вход АЦП
- PD - пониженноеэнергопотребление
- S -
- TEST - тестовый сигнал
- MODE - режим
- OE - разрешение считывания выхода
- NC - не подключен
Документация:
| |
|
 |
