ADC12048
8-канальный 12-бит плюс знак АЦП с частотой выборки 216 кГц
Особенности:
- 8-канальный дифференциальный или одиночный мультиплексор
- Программируемое время сбора данных и управляемая пользователем производительность
- Программируемая разрядность шины передачи данных (8/13 бит)
- Встроенное УВХ
- Программируемые циклы автокалибровки
- Дежурный режим
- Нет пропуска кодов
Применение:
- Медицинская аппаратура
- Системы управления процессами
- Испытательное оборудование
- Регистрация данных
- Инерциальная навигация
Основные технические характеристики (f гс = 12 МГц)
- Разрешение 12 бит плюс знак
- 13-разрядное время преобразования 3.6 мкс, максимально
- 13-разрядная точность при производительности 216 кПс, минимум
- Интегральная ошибка линейности ± 1 МЗР, максимально
- Однополярное питание +5В ± 10 %
- Диапазон Uвх заземления от нуля до Uпит+
- Потребление энергии:
- Нормальный режим работы 34 мВт, максимально
- Режим паузы 75 мкВт, максимально

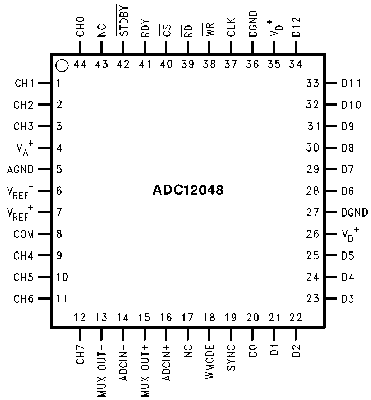

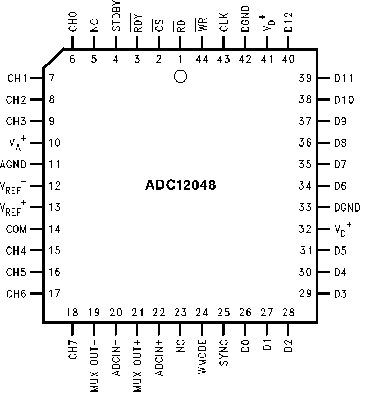

Назначение выводов:
- AGND -аналоговая земля
- DGND - цифровая земля
- CGND -
- VA - питание аналоговой части
- VD - питание цифровой части
- V ref - опорное напряжение
- WR - запись
- RD - чтение
- RDY -
- D - данные
- CLK - тактовый вход
- SYNC - синхронизация
- MUX OUT - выход мультиплексора
- ADCIN - вход АЦП
- COM - общий
- CH - выход мультиплексора
- NC - не подключен
Документация:
| |
|
 |
511Kb Engl Описание микросхемы |
|
