ADC12041
12-бит плюс знак АЦП с частотой выборки 216 кГц
Особенности:
- Полностью дифференциальный аналоговый вход
- Программируемое время сбора данных и управляемая пользователем производительность
- Программируемая разрядность шины передачи данных (8/13 бит)
- Встроенное УВХ
- Программируемые циклы автокалибровки
- Дежурный режим
- Нет пропуска кодов
Применение:
- Медицинская аппаратура
- Системы управления процессами
- Испытательное оборудование
- Регистрация данных
- Инерционное наведение
Основные технические характеристики (f такт=12 МГц)
- Разрешение 12 бит плюс знак
- 13-разрядное время преобразования 3.6 мкс, максимально
- 13-разрядная точность при производительности 216 кПс, минимум
- Интегральная ошибка линейности ± 1 МЗР, максимально
- Однополярное питание +5В ± 10 %
- Диапазон заземления от Uвх до Ua +
- Потребление энергии:
- Нормальный режим (работа) 33 мВт, максимально
- Режим паузы 75 мкВт, максимально

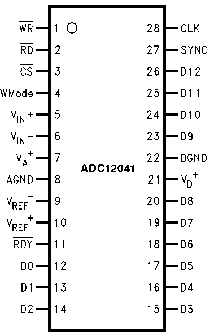

Назначение выводов:
- AGND -аналоговая земля
- DGND - цифровая земля
- VA - питание аналоговой части
- VD - питание цифровой части
- CS - выбор кристалла
- V ref - опорное напряжение
- WR - запись
- RD - чтение
- RDY -
- V in - аналоговый вход
- D - данные
- CLK - тактовый вход
- SYNC - синхронизация
Документация:
| |
|
 |
484Kb Engl Описания микросхемы |
|
