ADC10154, ADC10158
10-разрядный плюс знак АЦП с 4- или с 8-канальным мультиплексором, УВХ и ИОН
Особенности:
- 4- или 8- канальный мультиплексор с перестраиваемой конфигурацией
- УВХ аналогового входного сигнала
- Диапазон напряжений аналогового входного сигнала 0...5В с 5В однополярным питанием
- Диапазон напряжений аналогового входного сигнала от - 5В до + 5В, при питании ± 5В
- Полностью проверен в униполярном (однополярное питание + 5В) и биполярном (двухполярное питание ± 5В) режимах работы
- Программируемое разрешение/скорость и формат выходных данных
- Для формирования опорного напряжения можно использовать делитель, или внешний ИОН
- Не требует подстройки нуля или полной шкалы
- Нет пропуска кодов в рабочем диапазоне температур
- Простой интерфейс со всеми микропроцессорами
Основныетехнические характеристики:
- Разрешение 10 бит плюс знак
- Интегральная ошибка линейности ± 1 МЗР (максимально)
- Рассеяние энергии при однополярном питании 33 мВт (максимально)
- Время преобразования (10 бит плюс знак) 4.4 мкс (максимально)
- Время преобразования (8 бит) 3.2 мкс (максимально)
- Частота дискретизации (10 бит плюс знак) 166 кГц
- Частота дискретизации (8 бит) 207 кГц
- ИОН 2.5В ± 2.0 % (максимально) на ширине запрещенной зоны
Применение:
- Управление процессами
- Измерительные приборы
- Испытательное оборудование

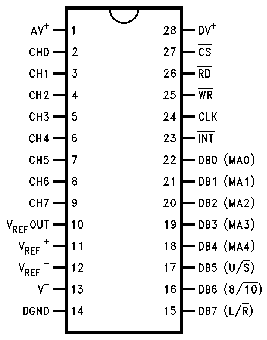

Назначение выводов:
- DGND - цифровая земля
- DV - питание цифровой части
- CS - выбор кристалла
- RD - чтение
- INT - вход прерывания
- DB - выход данных
- V ref - опорное напряжение
- AV - питание аналоговой части
- CH - выходы мультиплексора
- V ref out - выход опорного напряжения
- V - питание
- WR - запись
- CLK - тактовый вход
- MA - шина адреса
Документация:
| |
|
 |
437 Kb Engl Описания микросхем |
|
