ADC1001 10-разрядный АЦП, cовместимый с микропроцессором
Особенности
- Совместим с ADC0801
- Совместимый с семейством NSC 800 и 8080 - не требуется дополнительный интерфейс
- Простой интерфейс к семейству микропроцессоров 6800 с минимальной внешней логикой
- Дифференциальные аналоговые входы напряжения
- Совместим по уровням с ТТЛ/МОП логикой
- Работает с 2.5 В (LM336) ИОН
- Встроенный тактовый генератор
- Диапазон напряжений аналогового входного сигнала 0...5В с 5В однополярным питанием
- В качестве ИОН можно использовать делитель, или 5 В напряжение питания или часть 2.5В напряжения ИОН
- 20-контактный DIP-корпус
Основные технические характеристики
- Разрешение 10 бит
- Ошибка линейности ± 1 МЗР
- Время преобразования 200 мкс

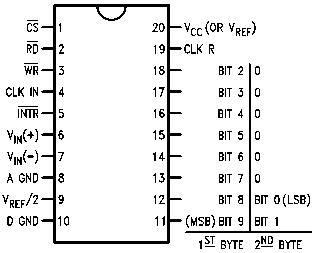

Назначение выводов:
- AGND -аналоговая земля
- DGND - цифровая земля
- Vin - аналоговый вход
- Vсс - напряжение питания
- V ref/2 - вывод делителя опорного напряжения
- CS - выбор кристалла
- WR - запись
- RD - чтение
- INTR - вход прерывания
- CLK in - тактовый вход
- CLK r - сброс CLK
- MSB - СЗР
- LSB -МЗР
- V ref - опорное напряжение
