g24
Малогабаритный встраиваемый GSM/GPRS/EDGE-модуль
Компания Motorola предлагает встраиваемый малогабаритный GSM/GPRS/EDGE-модуль g24 нового поколения для применения в охранных системах, банкоматах, транспортных средствах, телеметрических приложениях. Благодаря малым размерам, g24 может использоваться в портативных приложениях: КПК, ноутбуках и других мобильных устройствах. Выпускается в двух модификациях - GPRS class 10 (до 85,6 кбит/с) или EDGE class 10 (до 236,8 кбит/сек.), опционально - с поддержкой JAVA.
Встроенный стек протоколов TCP/IP позволяет существенно упростить обмен информацией в сети Internet.
Новый модуль g24 конструктивно и программно совместим с модулем предыдущего поколения Motorola g20, что позволяет использовать его в существующих приложениях.
Все модули Motorola g24 выпускаются в соответствии с требованиями Директивы Европейского Союза 2002/95EC (RoHS).
Внешний вид модуля g24:

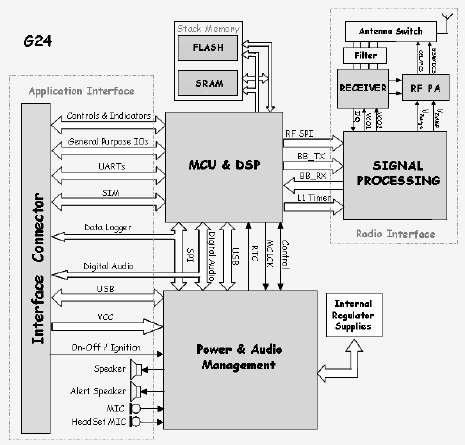

Блок-диаграмма модуля g24:
Технические характеристики:
- Типы сотовой сети GSM: 850/900/1800/1900 МГц
- Физические характеристики
- Размеры 45,2 x 24,4 x 6,0 мм (Высота измеряется от поверхности печатной платы до верхней кромки модуля g24)
- Крепление Два отверстия диаметром 2,4мм
- Масса 11,9 г.
- Требования к окружающей среде
- Рабочий температурный диапазон -20°...+70°C
- Функциональный температурный диапазон -30°...+85°C
- Температурный диапазон хранения -40°...+85°C
- Энергопотребление
- Рабочее напряжение 3,3 ~ 4,2 В
- Потребляемый ток
- <2,5 мА (Idle mode)
- <500 мА, max (Multislot transmission)
- Мощность при передаче
2Вт, 850/900 МГц
1Вт, 1800/1900 МГц
- Интерфейсы
- Разъемы для подключения
- 70-контактный разъем board-to-board
- Высокочастотный MMCX
- Интерфейс с SIM-картой
- Local SIM connectivity
- 32K SIM
- 1,8/3,0 В
- Последовательный интерфейс
- RS232: Скорость от 300бит/с до 460кбит/с, автоопределение скорости
- USB: USB 2.0 full speed
- Протоколы передачи данных
- GPRS
- Multi-slot class 10 (4 down, 2 up)
- Максимальная скорость 85,6 кбит/с
- Class B GSM 07.10 multiplexing protocol
- Схемы кодирования CS1-CS4
- EDGE (поддреживается не всеми модификациями)
- Multi-slot class 10 (4 down, 2 up; 5 total)
- Максимальная скорость 236,86 кбит/с
- Схемы кодирования MCS1-MCS9
- CSD: Max BR 14,4 кбит/с
- SMS
- MO/MT текстовый и PDU режимы
- Широковещательная рассылка
- FAX Class 1
- Передача голоса
- Телефонная связь
- Передача цифрового звука
- Дифференциальные аналоговые аудио линии
- Голосовые кодеки EFR/ER/FR/AMR
- Поддержка сигналов DTMF
- Подавление эха, шумов, местного эффекта, контроль уровня
- Дополнительные услуги GSM
- USSD Phase II
- Переадресация вызова
- Удержание вызова, ожидание вызова, групповой вызов
- Индикатор пропущенных звонков
- Информация о стоимости звонков
- Запрет входящих/исходящих сообщений
- Наборы символов
- Дополнительные информационные выводы
- 8xGPIO
- 3xАЦП
- Индикация покрытия GPRS
- Wake Up
- Режим передачи
- Определение наличия антенны
- Сброс
- Дополнительные протоколы передаваемые поверх RS232
- Встроенный стек протоколов TCP/IP
- STK Class II
- Наборы AT-команд
- GSM 07.05
- GSM 07.07
- Набор AT-команд Motorola
- Расширенные программные возможности (опция)
- Java - open API (1 MB RAM/ 10 MB ROM)
- CLDC 1.0
- MIDP 2.0
- MMAP 1.1
- WMA 1.1
- File connection API
- PIM API
- Proprietary API
- Улучшенные возможности загрузки приложений (Midlet) по сети
Документация:
