DS1375

Часы реального времени (RTC) с 2- проводным интерфейсом, цифровым тактовым входом и будильником

Отличительные особенности:

• Часы реального времени (RTC), отсчитывающие секунды, минуты, часы, день недели, дату, месяц, и год, а также проводящие коррекцию длительности високосного года до 2100 г.
• Два программируемых будильника
• Программируемый выход прямоугольного сигнала
• Может работать от внешнего цифрового синхросигнала с частотой 32768, 8192, 60 или 50 Гц
• 16 байтное статическое ОЗУ
• Высокоскоростной (400 кГц) 2-проводный интерфейс
• Диапазон напряжения питания от 1.7 до 5.5 В

Области применения:

• RTC, работающие от внешнего задающего генератора
• Вспомогательные измерители
• Приборы
• Бытовая электроника
• Автомобильная аппаратура

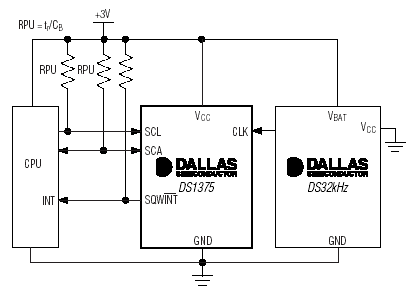

Типовая схема включения:

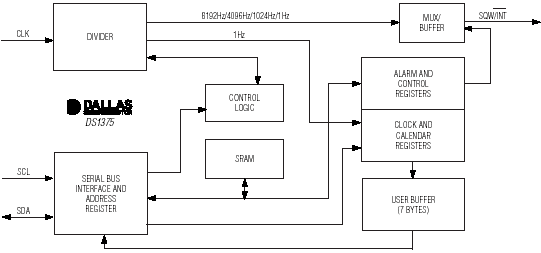

Структурная схема:

Расположение выводов:

Общее описание:

Часы реального времени (RTC) DS1375 – низко потребляющие часы/календарь, которые работают от внешнего синхросигнала. Прибор может тактироваться внешним цифровым сигналом, имеющим частоту 32768, 8192, 60 или 50 Гц. Часы реального времени (RTC) содержат информацию о значении секунд, минут, часа, дня недели, даты, месяца и года. Прибор автоматически вычисляет продолжительность в днях каждого месяца и производит коррекцию длительности месяца в високосные годы. Часы работают в 12-часовом или 24-часовом формате и содержат индикатор первой или второй половины суток (AM/PM). Кроме того, прибор имеет два программируемых на день недели/дату будильника, выход прямоугольного сигнала и 16 битное статическое ОЗУ. Доступ к данным осуществляется по 2 проводному двунаправленному интерфейсу.

Документация:

540 Kb Engl Описание микросхемы

---

---
