Отличительные особенности:
Описание выводов:
| EVENT | Вход события |
| ALARM | Выход будильника |
| GND | Общий |
| SDA | Ввод/вывод 2-х проводного интерфейса |
| SCL | Синхронизация 2-х проводного интерфейса |
| VCC | +5В питание |
| N/C | Не используется |

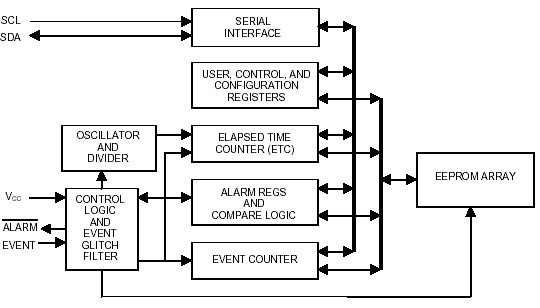

Структурная схема DS1682:
Расположение выводов DS1682:
Общее описание:
DS1682 – регистратор истекшего времени в интегральном исполнении, содержащий калиброванный, температурно-скомпенсированный RC-генератор, который исключает необходимость применения внешнего кварцевого резонатора. Использование ЭППЗУ (EEPROM) сохраняет энергонезависимость хранения данных и при этом не требуется резервный источник питания. DS1682 определяет и записывает число событий на EVENT выводе и общее накапливающееся время продолжительности события, начиная с момента, когда счетчик был сброшен в 0. Вывод ALARM сигнализирует пользователю, что накопленное время достигло запрограммированного значения. Вывод с открытым стоком ALARM может быть запрограммирован на подтяжку к +VCC или к GND, при срабатывании будильника. DS1682 идеально подходит для задач, где требуется знать общее время работы устройства и число его включений с начала эксплуатации, после ремонта или настройки.
