Отличительные особенности:
Описание выводов:
| CS | Выбор микросхемы |
| Vcc | + Ист. питания |
| VBAT | Подключение батареи |
| GND | Общий |
| SCLK | Вход синхронизации последовательной связи |
| I/O | Ввод/вывод данных |
| Vссо | Выход питания внешнего ОЗУ |
| INT | Выход запроса на прерывание |
| CEI | вход разрешения выбора внешнего ОЗУ |
| BLE | вход разрешения младшего байта |
| BHE | вход разрешения старшего байта |
| CEOL | выход разрешения ОЗУ (младший байт) |
| CEOH | выход разрешения ОЗУ (старший байт) |
| ST | стробирующий вход охранного таймера |
| RST | сброс микропроцессора |
| AIN0, AIN1, AIN2 | аналоговые входы |
| X1, X2 | подключение кварцевого резонатора 32.768 кГц |

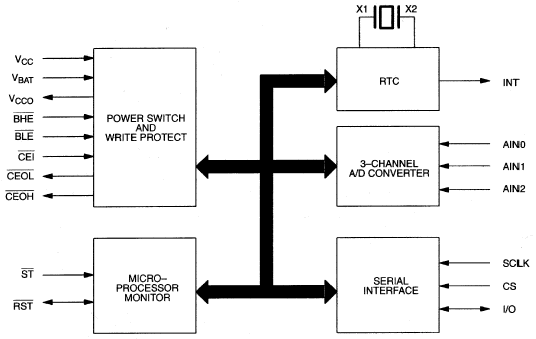

Структурная схема DS1673:

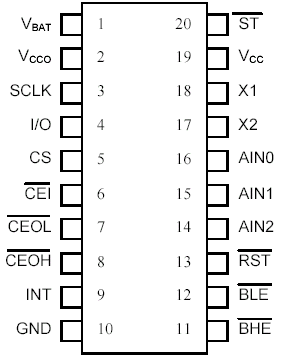

Расположение выводов DS1673:
Общее описание:
Портативный системный контроллер – это микросхема, которая объединяет многие функции необходимые для создания экономичных устройств. DS1673 обеспечивает функции часов реального времени, контроллера энергонезависимого ОЗУ, управления микропроцессором и 3 мультиплексированных канала, подключенных к 8-ми битному АЦП. Подключение к DS1673 осуществляется через простой 3-х проводной интерфейс. Часы реального времени обеспечивают счет в секундах, минутах, часах, днях недели и месяца, месяцах, годах и учитывают высокосность года. Часы также формируют сигнал заброса на прерывание при срабатывании будильника. Данная функция выполняется, когда присутствует основное питание, и когда резервное, что может использоваться как сигнал подачи питания системы при срабатывании будильника. Автоматическое подключение резервного источника питания и защита от записи внешнего ОЗУ обеспечивается через выводы Vссо ,CEOL и CEOH. Резервный источник питания, используемый для питания часов также обеспечивает сохранность данных во внешнем ОЗУ при отсутствии питания на Vсс через вывод Vссо. Выходы выбора внешнего ОЗУ (CEOL и CEOH) управляются в переходных режимах питания и предотвращают потерю данных. Схема управления микропроцессором обеспечивает три основные функции. Первая функция обеспечивается прецизионным термокомпенсированным источником опорного напряжения и схемой его сравнения с уровнем Vcc.Когда уровень питания выходит за недопустимые пределы генерируется внутренний сигнал, который переводит выход RST в активное состояние, останавливая микропроцессор. Когда Vсс возвращается в допустимые пределы RST сигнал остается активным еще 250 мс, чтобы обеспечить стабилизацию уровня питания и перезапускает процессор. Вторая функция управления микропроцессором – контроль нажатия кнопки сброса. DS1673 определяет нажатие кнопки и обеспечивает длительность импульса сброса 250мс. Третья функция – охранный таймер. DS1673 имеет внутренний таймер, который может переводит выход сброса в активное состояние, если период прихода стробирующих импульсов на вход ST больше чем период переполнения таймера. DS1673 содержит также 3 мультиплексированных канала, подключенных 8 битному АЦП последовательного приближения. АЦП содержит встроенный 2.55 В источник опорного напряжения. АЦП имеет встроенный фильтр, чтобы уменьшить высокочастотные помехи.
Документация:
 | 305 Kb Engl Описание микросхемы DS1673 |
|
