Отличительные особенности:
Описание выводов:
| VCC | основной источник питания |
| X1, X2 | подключение кварцевого резонатора 32.768 кГц |
| VBAT | вход подключения резервной батареи питания (+3 В) |
| GND | общий |
| SDA | ввод - вывод данных в последовательном формате |
| SCL | синхронизация последовательной связи |
| SQW/OUT | выход генератора прямоугольных импульсов/выход программируемого ключа |

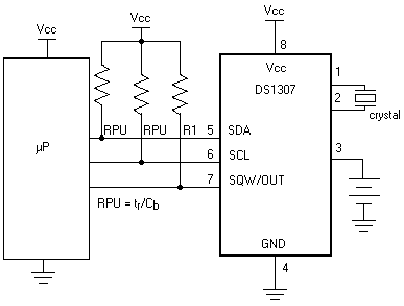

Структурная схема DS1307:
Расположение выводов DS1307:
Общее описание:
Микросхема DS1307 – экономичные часы реального времени с последовательным интерфейсом, которая содержит часы-календарь с представлением информации в двоично-десятичном коде и 56 байт энергонезависимого статического ОЗУ. Адрес и данные передаются по двунаправленной двухпроводной последовательной шине. Информация о реальном времени и календаре представляется в секундах минутах, часах, дне, дате, месяце и годе. Если текущий месяц содержит менее 31 дня, то микросхема автоматически определит количество дней в месяце с учетом высокосности текущего года. Часы работают или в 24-часовом или 12-часовом формате с индикатором AM/PM (до полудня/ после полудня). DS1307 содержит встроенную схему контроля уровня основного источника питания и при его недопустимом значении автоматически переключается к резервной батареи.
Документация:
 | 348 Kb Engl Описание микросхемы DS1307 |
|
