DS1254

Контроллер Реального Времени (RTC) из семейства PHANTOM Real-Time Clock c 2M x 8 NV SRAM

Отличительные Особенности:

• Контроллер реального времени отсчитывает сотые доли секунды, секунды, минуты, часы, дни, даты, месяцы, годы, вплоть до 2100 года
• Организация энергонезависимой памяти SRAM 2М х 8
• Автоматическая защита данных при отключении питания
• Неограниченное количество циклов записи
• Конструкция допускает поверхностый монтаж модуля BGA
• Сохранение данных при отсутствии питания не менее восьми лет
• Ежедневный мониторинг остаточного ресурса батареи
• Длительность циклов запись/чтение 150 нс
• Допуски напряжения питания:
      - DS1254W: +3.3В ±10%
      - DS1254Y: +5В ±10%
• Диапазон рабочих температур: от 0°C до +70°C
• Компактный корпус типа BGA
• Формат представления времени HH:MM:SS:hh (hh=1/100 сек)
• Формат даты YY-MM-DD
• Тип шины данных – 8 разрядов

Области Применения:

Типичным применением DS1254W являются такие системы, как коммутаторы, маршрутизаторы или RAID – системы. Энергонезависимая память в составе DS1254W может быть использована для хранения данных конфигурации или данных, необходимых при перезапуске системы после ее аварийной остановки.

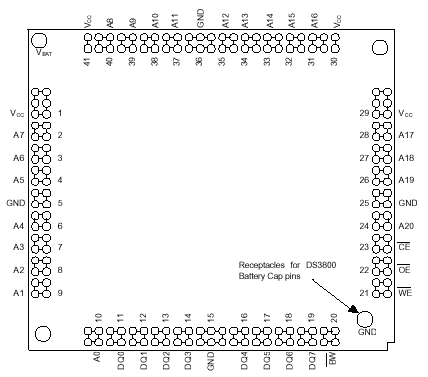

Назначение выводов:

Описание:

Контроллер DS1254 2M x 8 NV SRAM with Phantom Clock объединяет часы реального времени, основанные на кварцевом генераторе 32.768 Кгц с блоком памяти, организованной в 2Мб х 8. Данные отсчета времени и памяти защищены функцией контроля напряжения питания и литиевым источником питания, позволяющим хранить данные в условиях отсутствия питания системы в течение не менее восьми лет. DS1254 автоматически контролирует состояние батареи, которая прикрепляется в составе DS3800 Battery Cap, каждый раз при запуске системы, и один раз каждые 24 часа. При сбое питания тест батареи откладывается.

Контроллеры DS1254 поставляются в версиях с питанием от источника 3.3В и 5В, с диапазоном рабочих температур, принятого для коммерческого применения. Корпус BGA экономит пространство, одновременно давая возможность воспользоваться функциями доступа к сравнительно большому объему памяти и контроля времени.

Phantom Clock ведет отсчет времени от сотых долей секунды до перехода столетий, вплоть до 2100 – го года в формате, либо 24 - х часовой, либо 12 – ти часовой шкал с индикатором a.m./p.m.

К контроллеру времени можно обратится с помощью заранее предопределенной 64 – разрядной последовательности. Функция контроля времени отделена от адресного пространства RAM памяти, и при этом остается видимой из области RAM.

Как контроллер реального времени, так и блок энергонезависимой памяти DS1254 отвечают установленным энергосберегающим стандартам, что позволяет осуществлять надежное хранение данных в режиме строгой экономии энергии. Прибор не имеет ограничений на количество циклов записи в память и ему не требуется внешних конструктивных элементов. Срок выполнения функции контроля времени и хранения данных составляет не менее восьми лет, что превышает эксплуатационные сроки службы большинства из видов оборудования.

Документация:

329 Kb Engl Описание микросхемы

---

---
