DS9034PCX

PowerCap модуль питания с кварцевым резонатором

Отличительные особенности:

  • Обеспечивает питанием от батареи энергонезависимое ОЗУ с часами реального времени, выполненных в корпусе PowerCap Module
  • Устанавливается на поверхности устройства в корпусе PowerCap Module
  • Конструкция обеспечивает оперативность замены модуля питания
  • Совместимый с этими 32-х выводными устройствами:
        - DS1386P - DS1543P/YP/WP
        - DS1486P - DS1553P/YP/WP
        - DS1643P - DS1554P/YP/WP
        - DS1644P - DS1556P/YP/WP
        - DS1646P - DS1557P/YP/WP
        - DS1647P - DS1744P/YP/WP
        - DS1743P/WP - DS1746P/YP/WP
        - DS1251YP/WP - DS1747P/YP/WP
        - DS1248YP/WP
        - DS1244YP/WP

Описание выводов:

VBAT +3 В выход батареи
GND Общий
X1, X2 32.768 кГц кварцевый резонатор

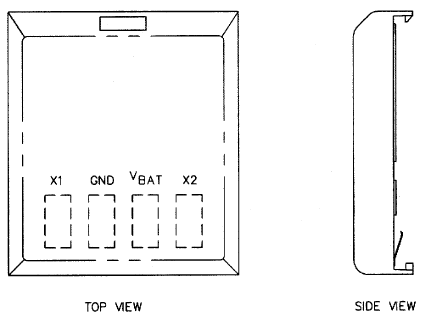

Расположение выводов DS9034PCX:

Расположение выводов DS9034PCX

Общее описание:

DS9034PCX PowerCap модуль питания разработан в качестве литиевого резервного источника для энергонезависимых ОЗУ с функцией часов реального времени, предназначенных для поверхностного монтажа. После впайки и очистки модуль питания может быть установлен на поверхность микросхемы. PowerCap модуль питания содержит ключ, предотвращающий его неправильную установку. DS9034PCX может быть легко извлечен при помощи отвертки.

Документация:

  75 Kb Engl Описание микросхемы DS9034PCX
