DS1743, DS1743P

Энергонезависимые часы реального времени с регистром столетия и встроенное ОЗУ

Отличительные особенности:

• Интегрированные энергонезависимое ОЗУ, часы реального времени, кварцевый резонатор, схема контроля питания и литиевый источник энергии
• Доступ к регистрам часов такой же как к статическому ОЗУ. Эти регистры представляют собой последние 8 байт статического ОЗУ.
• Регистр столетия
• Полная энергонезависимость не менее 10 лет при отсутствии основного питания
• Двоично-десятичное кодирование столетия, года, месяца, даты, дня, часов, минут, секунд с учетом высокосности года до 2100
• Флаг уровня напряжения на батареи
• Защита от записи при отклонениях VCC более чем на ?10%
• Литиевый источник энергии отключен до первой подачи питания, чтобы не расходовать заряд до начала применения
• Только для DIP - модуля
      -Стандартная цоколевка 8 кБ параллельного статического ОЗУ в корпусе JEDEC
• Только для модуля PowerCap
      – Корпус для поверхностного монтажа с подключением PowerCap, содержащего батарею и кварцевый резонатор
      – Возможность снятия батареи (PowerCap)
      – Выход сброса при подаче питания
      – Совместимость расположения выводов с DS174XP

Описание выводов:

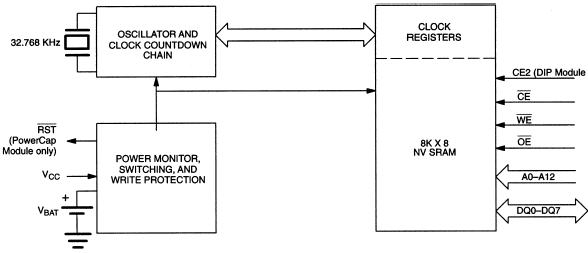

Структурная схема DS1743/DS1743P:

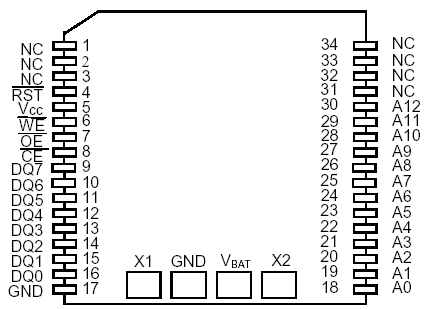

Расположение выводов DS1743/DS1743P:

Общее описание:

DS1743 – полнофункциональные часы/календарь реального времени, учитывающих номер столетия, и 8кБ энергонезависимого статического ОЗУ. Пользователь имеет доступ ко всем регистрам DS1743 через параллельный интерфейс (см. рис.1). Регистры с информацией о реальном времени и битами управления являются последними 8 байтами статического ОЗУ. Реальное время представляется в столетии, годе, месяце, дате, дне недели, часах, минутах секундах и работают 24 часовом формате и представлением данных в двоично-десятичном коде. Изменение дней месяца, в т.ч. в высокосном году производится автоматически. Двойная буферизация регистров часов предупреждает искажение считываемой информации при обновлении времени. Двойная буферизация позволяет также избежать сбои хода часов, т.к. счет времени должен продолжаться независимо от доступа к регистрам часов. DS1743 содержит также схему контроля питания, которая отключает устройство, когда напряжение на выводе VCC на недопустимом уровне. Эта функция предупреждает потерю данных из-за несанкционированного доступа управляющей системой при снижении уровня.

Документация:

248 Kb Engl Описание микросхемы DS1743/DS1743P

---

---
