DS1742

Энергонезависимые часы реального времени с регистром столетия и встроенное ОЗУ

Отличительные особенности:

  • Интегрированные энергонезависимое ОЗУ, часы реального времени, кварцевый резонатор, схема контроля питания и литиевый источник энергии
  • Доступ к регистрам часов такой же как к статическому ОЗУ. Эти регистры представляют собой последние 8 байт статического ОЗУ.
  • Регистр столетия
  • Полная энергонезависимость не менее 10 лет при отсутствии основного питания
  • Двоично-десятичное кодирование столетия, года, месяца, даты, дня, часов, минут, секунд с учетом высокосности года до 2100
  • Флаг уровня напряжения на батареи
  • Защита от записи при отклонениях VCC более чем на ?10%
  • Литиевый источник энергии отключен до первой подачи питания, чтобы не расходовать заряд до начала применения
  • Стандартная цоколевка 2 кБ параллельного статического ОЗУ в корпусе JEDEC
  • Встроенный кварцевый резонатор обеспечивает точность хода часов ?1 минута/месяц при 25?C за счет заводской калибровки

Описание выводов:

A0-A10 Шина адреса
CE Выбор микросхемы
OE Чтение
WE Запись
VCC Вход питания
GND Общий
DQ0-DQ7 Шина данных

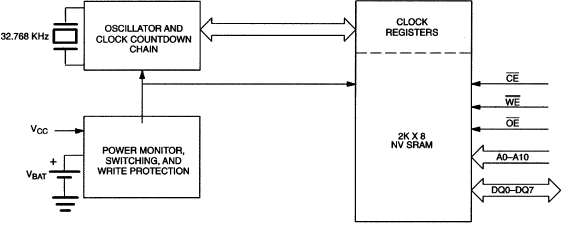

Структурная схема DS1742:

Расположение выводов DS1742:

Расположение выводов DS1742

Общее описание:

DS1742 – полнофункциональные часы/календарь реального времени, учитывающих номер столетия, и 2кБ энергонезависимого статического ОЗУ. Пользователь имеет доступ ко всем регистрам DS1742 через параллельный интерфейс (см. рис.1). Регистры с информацией о реальном времени и битами управления являются последними 8 байтами статического ОЗУ. Реальное время представляется в столетии, годе, месяце, дате, дне недели, часах, минутах секундах и работают 24 часовом формате и представлением данных в двоично-десятичном коде. Изменение дней месяца, в т.ч. в высокосном году производится автоматически. Двойная буферизация регистров часов предупреждает искажение считываемой информации при обновлении времени. Двойная буферизация позволяет также избежать сбои хода часов, т.к. счет времени должен продолжаться независимо от доступа к регистрам часов. DS1742 содержит также схему контроля питания, которая отключает устройство, когда напряжение на выводе VCC на недопустимом уровне. Эта функция предупреждает потерю данных из-за несанкционированного доступа управляющей системой при снижении уровня.

Документация:

  163 Kb Engl Описание микросхемы DS1742
