DS1689, DS1693

3 В/ 5 В часы реального времени с серийным номером и управлением энергонезависимым ОЗУ

Отличительные особенности:

• Включает в себя стандартные часы DS1287 PC плюс дополнительные функции:
• +3 В или +5 В питание
• Прошитый на кристалле 64-х битный серийный номер
• 64 бита ПЗУ, доступных пользователю, или дополнительный серийный номер
• Схема управления питанием выполняет функцию включения питания по сигналу будильника, настроенного на дату и время или на нажатие кнопки
• Автоматическое подключение резервной батареи и защита от записи во внешнее ОЗУ
• Бит выбора кварцевого резонатора обеспечивает часам возможность работать с резонатором емкостью 6 пФ или 12.5 пФ.
• 114 байт энергонезависимого ОЗУ
• Вспомогательный вход батареи
• Вход очистки ОЗУ
• Регистр столетия
• 32 кГц выход для управления питанием
• 32–битный счетчик интервалов времени, питаемый от VCC(счетчик машинного времени)
• 32–битный счетчик интервалов времени, питаемый от VBAT
• 16–битный счетчик циклов изменения питания
• Совмещение с существующим BIOS для сохранения функций DS1287
• Выпускается как микросхема (DS1689) или как автономный модуль со встроенными батареей и кварцевым резонатором (DS1693)
• Выпускается промышленном температурном диапазоне
• Алгоритм счета времени учитывает высокосность года до 2100 г

Описание выводов:

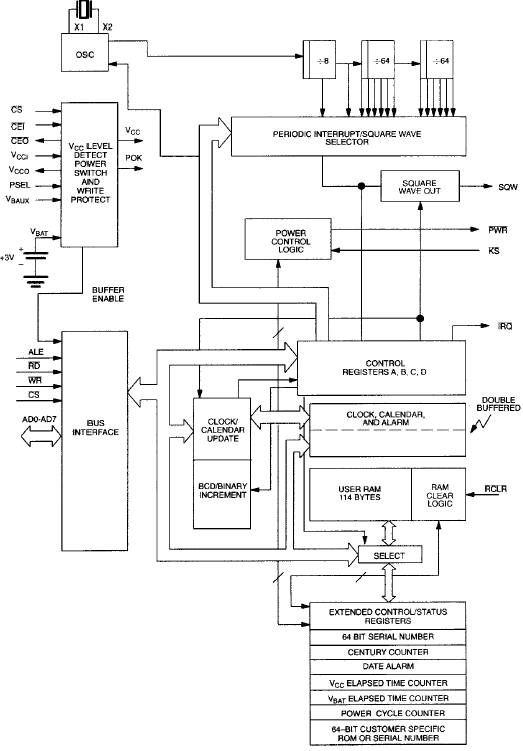

Структурная схема DS1689/DS1693:

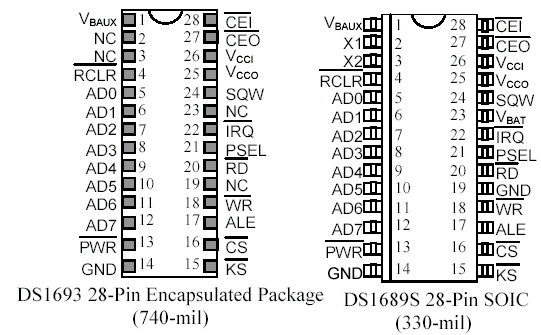

Расположение выводов DS1689/DS1693:

Общее описание:

DS1689/DS1693 – часы реального времени, разработанные как преемник стандартных часов для ПЭВМ DS1285, DS1385, DS1485 и DS1585 . Это устройство обеспечивает выполнение функций часов DS1285 с новыми функциями: питание +3В или +5В и автоматический ввод резервного источника и защита от записи внешнего статического ОЗУ. DS1689 также включает в себя серийный номер, схему управления включением/выключением питания, 114 байт энергонезависимого статического ОЗУ, счетчик машинного времени и счетчик циклов изменения питания.

Каждый DS1689/DS1693 индивидуально производится с неповторяющимся 64- битным серийным номером и 64 битами ПЗУ или дополнительным серийным номером. Серийный номер программируется и тестируется на заводе фирмы Dallas, чтобы избежать одинаковых номеров у различных микросхем. Свободные серийные номера могут быть зарезервированы клиентом.

Часы реального времени позволяют управлять питанием по внешнему запросу (от клавиатуры) или по сигналу будильника, настроенного на дату и время. Вывод PWR реагирует на любое из этих событий и может использоваться для восстановления внешнего питания. Вывод PWR управляется программным обеспечением так, чтобы по окончании выполнения задачи питание снималось.

DS1689/DS1693 включает в себя счетчик длительности присутствия основного питания, счетчик циклов подачи питания и непрерывный счетчик, питаемый от батареи. Эти три счетчика обеспечивают формирование важной информации для обслуживания системы и выполнения гарантийных обязательств.

Автоматический ввод резервного источника питания и защита от записи во внешнее ОЗУ обеспечивается через выводы VCCO и CEO. Литиевый источник энергии используется для питания часов реального времени и сохранения информации во внешнем ОЗУ через вывод VCCO, когда отсутствует VCC. Выход разрешения доступа ко внешнему ОЗУ (CEO) контролируется во время переходных процессов питания для защиты данных.

DS1689 - часы/календарь реального времени со свойствами описанными выше. Внешний кварцевый резонатор и батарея – единственные компоненты, требующиеся для работы часов и хранения данных в отсутствии основного питания. DS1693 включает в себя DS1689, 32.768 кГц кварцевый резонатор и литиевую батарею в завершенном отдельном модуле. Данный модуль полностью проверен фирмой Dallas Semiconductor и минимальная гарантия на энергонезависимые функции составляет не менее 10 лет.

Документация:

322 Kb Engl Описание микросхемы DS1689/DS1693

---

---
