DS1644, DS1644P

Энергонезависимое ОЗУ с функцией хранения реального времени

Отличительные особенности:

• В состав входят: энергонезависимое ОЗУ, часы реального времени, кварцевый резонатор, схема обнаружения исчезновения питания, резервный источник на литиевой батарее
• Доступ к регистрам часов организован по типу параллельного статического ОЗУ. Эти регистры расположены в последних 8 байтах ОЗУ
• Способность функционировать без источника питания сохраняется в течение не менее 10 лет
• Время доступа составляет 120 нс или 150 нс
• Реальное время представляется в двоично-десятичном коде и считается в годах, месяцах, датах месяца, днях недели, часах, минутах и секундах с учетом высокосности текущего года вплоть до 2100 года
• Защита от записи в ОЗУ, если напряжение питания отличается более чем на 10% от Vсс
• Встроенный кварцевый резонатор обеспечивает точность хода часов ±1 мин./мес. при температуре 25о за счет заводской калибровки
• Особенности DS1644 (DIP модуль)
      - может заменять DS1643 , т.к. содержит больший объем памяти ОЗУ
      - стандартная цоколевка 32 кБ параллельного статического ОЗУ в JEDEC корпусе
• Особенности DS1644P ( с возможностью подключения PowerCap модуля – конструктивное объединение литиевой батареи, кварцевого резонатора и разъема для подключения)
      – корпус для поверхностного монтажа с дополнительным подключением PowerCap модуля, содержащего батарею и кварцевый резонатор
      -Возможность замены батареи питания
      - Выход, сигнализирующий о недопустимом уровне питания
      - Разводка совместима с разводкой других ОЗУ с функцией хранения времени серии DS164XP

Описание выводов:

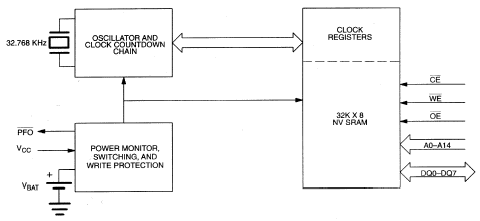

Структурная схема DS1644/DS1644P:

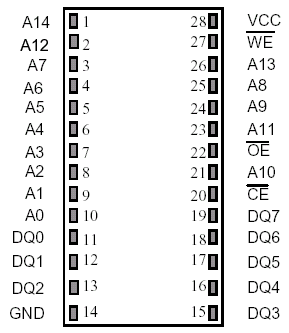

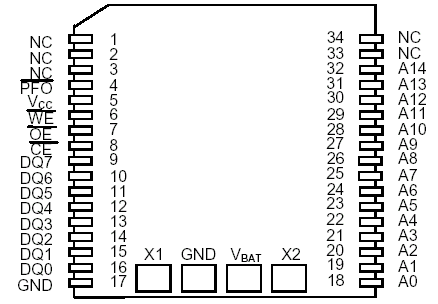

Расположение выводов DS1644/DS1644P:

Общее описание:

DS1644 – устройство, содержащее 32 кБ энергонезависимого статического ОЗУ и полнофункциональные часы реального времени. Доступ к обоим компонентам организован в параллельном формате. Данное устройство по цоколевке и функциональным возможностям эквивалентно любому параллельному статическому ОЗУ емкостью 32 кБ, размещенному в JEDEC корпусе Оно может легко заменить ПЗУ, ЭПЗУ, ЭППЗУ, обеспечивая энергонезависимые операции чтения/записи и дополнительную функцию часов реального времени. Информация о реальном времени представлена в последних 8-ми ячейках ОЗУ. Регистры часов содержат год, месяц, дату, день, часы, минуты, секунды в 24-х часовом двоично-десятичном формате. Корректировка дней месяца выполняется автоматически и учитывает высокосность года. Регистры часов выполнены с двойной буферизацией, чтобы избежать проникновения некорректных данных во время изменения состояния часов. Двойная буферизация также предотвращает потерю времени, поскольку счет с понижением частоты сопровождается периодическим доступом к данным регистров времени. DS1644 также содержит схему обнаружения нарушения питания, которая запрещает доступ к ОЗУ, когда уровень Vcc за пределами допустимых значений. Эта функция позволяет предотвратить потерю данных из-за непредсказуемых действий управляющей системы (ошибочный доступ и обновление данных) при снижении Vcc. Данная разработка позволяет подключить PowerCap модуль на поверхности DS1644P после завершения ее поверхностного монтажа. Установка PowerCap модуля по окончании поверхностного монтажа предотвращает повреждение кварцевого резонатора и батареи при действии высоких температур в процессе пайки. PowerCap модуль снабжен устройством фиксации на закрепляемой поверхности. Устройство к которому подключается PowerCap модуль и сам модуль заказываются раздельно и поставляются в отдельных контейнерах. Серийное обозначение PowerCap модуля - DS9034PCX.

Документация:

178 Kb Engl Описание микросхемы DS1644/DS1644P

---

---
