DS1643

Энергонезависимое ОЗУ с функцией хранения реального времени

Отличительные особенности:

• Совместимость по конструкции, размерам и функциональным возможностям с MK48T08 – ОЗУ с функцией хранения реального времени
• В состав входят: энергонезависимое ОЗУ, часы реального времени, кварцевый резонатор, схема обнаружения исчезновения питания, резервный источник на литиевой батарее
• 8 кБ параллельного статического ОЗУ в стандартном JEDEC корпусе
• Доступ к регистрам часов организован по типу параллельного статического ОЗУ. Эти регистры расположены в последних 8 байтах ОЗУ
• Способность функционировать без источника питания сохраняется в течение не менее 10 лет
• Время доступа составляет 120 нс или 150 нс
• Встроенный кварцевый резонатор обеспечивает точность хода часов ±1 мин./мес. при температуре 25о за счет заводской калибровки
• Реальное время представляется в двоично-десятичном коде и считается в годах, месяцах, датах месяца, днях недели, часах, минутах и секундах с учетом высокосности текущего года вплоть до 2100 года
• Защита от записи в ОЗУ, если напряжение питания отличается более чем на 10% от Vсс

Описание выводов:

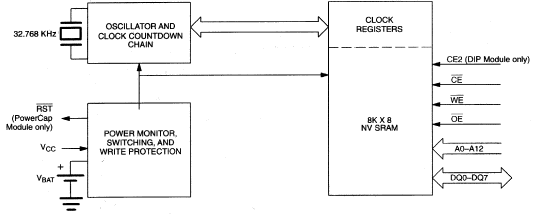

Структурная схема DS1643:

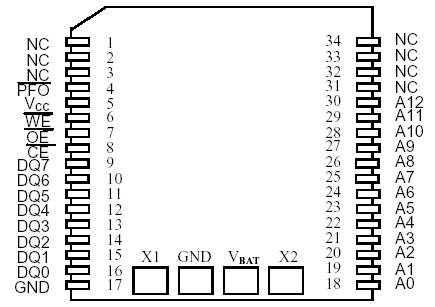

Расположение выводов DS1643:

Общее описание:

DS1643 – устройство, содержащее 8 кБ энергонезависимого статического ОЗУ и полнофункциональные часы реального времени. Доступ к обоим компонентам организован в параллельном формате. Данное устройство по цоколевке и функциональным возможностям эквивалентно любому параллельному статическому ОЗУ емкостью 8 кБ, размещенному в JEDEC корпусе Оно может легко заменить ПЗУ, ЭПЗУ, ЭППЗУ, обеспечивая энергонезависимые операции чтения/записи и дополнительную функцию часов реального времени. Информация о реальном времени представлена в последних 8-ми ячейках ОЗУ. Регистры часов содержат год, месяц, дату, день, часы, минуты, секунды в 24-х часовом двоично-десятичном формате. Корректировка дней месяца выполняется автоматически и учитывает высокосность года. Регистры часов выполнены с двойной буферизацией, чтобы избежать проникновения некорректных данных во время изменения состояния часов. Двойная буферизация также предотвращает потерю времени, поскольку счет с понижением частоты сопровождается периодическим доступом к данным регистров времени. DS1643 также содержит схему обнаружения нарушения питания, которая запрещает доступ к ОЗУ, когда уровень Vcc за пределами допустимых значений. Эта функция позволяет предотвратить потерю данных из-за непредсказуемых действий управляющей системы (ошибочный доступ и обновление данных) при снижении Vcc.

Документация:

181 Kb Engl Описание микросхемы DS1643

---

---
