DS1557

Часы реального времени с регистром столетия в составе энергонезависимого ОЗУ емкостью 4 Мбит

Отличительные особенности:

• Встроенные энергонезависимое ОЗУ, часы реального времени, кварцевый резонатор, схема контроля питания литиевый источник энергии
• Доступ к регистрам часов организован идентично ячейкам ОЗУ. Эти регистры расположены в верхних 16 ячейках ОЗУ
• Регистр столетия
• Энергонезависимость сохраняется не менее 10 лет без основного питания
• Точный сброс при подаче питания
• Программируемые охранный таймер и будильник
• Двоично-десятичное кодирование года, месяца, даты, дня, часов, минут и секунд с учетом високосности года до 2100 г.
• Флаг уровня напряжения на резервной батареи
• Защита от записи при изменении напряжения Vcc более 10%
• Литиевый источник энергии электрически отключен до первого включения микросхемы, сохраняя уровень заряда до начала эксплуатации

Описание выводов:

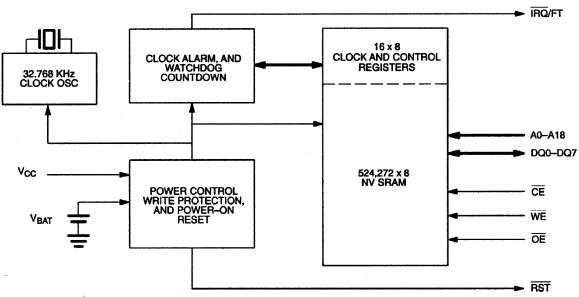

Структурная схема DS1557:

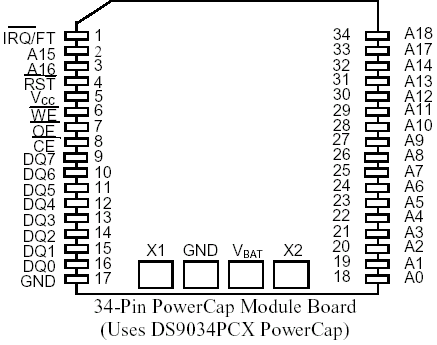

Расположение выводов DS1557:

Общее описание:

DS1557 – полнофункциональные часы-календарь реального времени с регистром столетия, будильником, охранным таймером, схемой формирования сигнала сброса при подаче питания, схемой контроля заряда батареи и 512 кБ энергонезависимого статического ОЗУ. Доступ ко всем регистрам микросхемы организован через параллельный интерфейс (см. рис.1 ). Регистры часов содержат столетие, год, месяц, дату, день, часы, минуты и секунды в 24-часовом формате и двоично-десятичном коде. Корректировка дат месяцев происходит автоматически с учетом високосности года.

Регистры часов реального времени выполнены с двойной буферизацией и состоят из внутренней и внешней частей. Пользователь имеет прямой доступ к внешней части. Обновление часов/календаря во внешней части должно быть запрещено и разрешен доступ пользователю к статическим данным. Когда кварцевый генератор работает, внутренняя часть регистров непрерывно обновляется; это происходит независимо от внешних установок регистра, чтобы гарантировать точность хода часов.

DS1557 имеет выходы прерывания ( IRQ /FT) и сброса ( RST ), которые могут использоваться для управления ЦПУ (центральное процессорное устройство). Выход IRQ /FT может использоваться для формирования запроса на прерывание при срабатывании будильника. Данная функция доступна при наличии основного питания. Возможно запрограммировать энергонезависимое выполнение этой функции, что может использоваться для формирования сигнала «пробуждения» системы при срабатывании будильника. Выходы IRQ/FT или RST могут также использоваться как охранный таймер ЦПУ, контролируя активность ЦПУ и формируя сигнал его сброса при потере активности в течение запрограммированного интервала времени. Схема формирования сигнала сброса DS1557 может быть использована для выявления переходных режимов питания, при этом останавливая работу ЦПУ, для чего используется выход RST.

DS1557 содержит собственную схему контроля питания, которая автоматически отключает устройство, когда VCC снижается ниже определенного уровня. Эта функция обеспечивает высокий уровень надежности хранения данных при непредсказуемом действии системы, вызванного низким уровнем VCC.

Документация:

265 Kb Engl Описание микросхемы DS1557

---

---
