DS14285, DS14287

Часы реального времени с управлением энергонезависимым ОЗУ

Отличительные особенности:

• Может применяться в качестве часов-календаря для IBM AT компьютеров
• Функциональная совместимость с DS1285/DS1287
• Выпускается как микросхема (DS14285, DS14285S, DS14285Q) или как автономный модуль со встроенными литиевой батареей и кварцевым резонатором (DS14287)
• Выполняет функции автоматического ввода резервного питания и защиты от записи для обеспечения энергонезависимости внешнего статического ОЗУ
• Выполняет счет времени в секундах, минутах, часах, днях, днях недели, дате, месяце и годе с учетом високосности года до 2100 г.
• Представление информации в двоичном или двоично-десятичном коде с 12-ти или 24-х часовом режимами счета времени и индикация АМ (до полудня)/ РМ (после полудня) в 12 –ти часовом режиме
• Возможность автоматического перехода на летнее/зимнее время
• Мультиплексированная шина для сокращения выводов
• Стыковка с программным обеспечением как с ОЗУ емкостью 128 байт
      14 байт занимают регистры часов и управления
      114 байт ОЗУ общего пользования
• Программируемый •генератор прямоугольных импульсов
• Сигнал прерывания (IRQ), совместимый с шиной
• Три прерывания могут быть настроены и протестированы
      - Срабатывание будильника, с программируемым временем срабатывания от секунд до дня
      – Переполнение счетчика с программируемым периодом : от 122мкс до 500 мс
      – Окончание цикла обновления часов
• Возможность поставки DS14285 в промышленном диапазоне температур в корпусах DIP, SOIC и PLCC

Описание выводов:

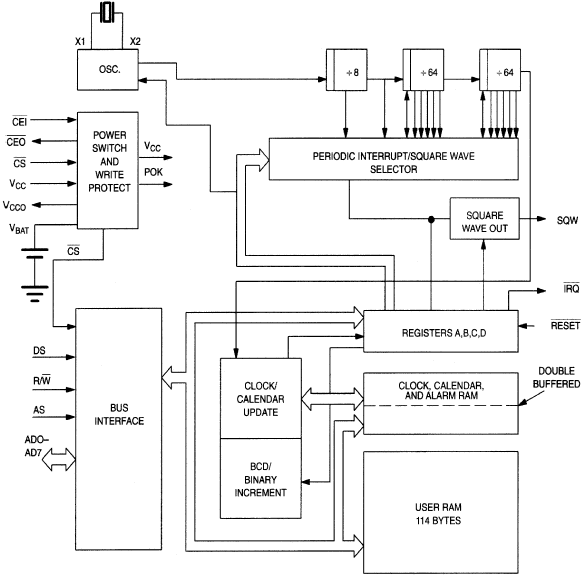

Структурная схема DS14285/DS14287:

Расположение выводов DS14285/DS14287:

Общее описание:

DS14285/DS14287 – часы реального времени, которые выполняют функции стандартных промышленных часов DS1287 и дополнены функциями обеспечения энергонезависимости внешнего ОЗУ. К функциям часов также относятся энергонезависимые часы-календарь, будильник, календарь столетий, программируемое прерывание, генератор прямоугольных импульсов и 114 байт энергонезависимого статического ОЗУ. Для DS14287 литиевый источник энергии, кварцевый резонатор и схема защита от записи находятся непосредственно в 24-выводном DIP корпусе. DS14285 требует внешнего подключения кварцевого резонатора к выводам X1 и X2, и резервной батареи к выводу VBAT.

Стандартный кварцевый резонатор 32.768 кГц должен быть подсоединен к DS14285 через выводы 1 и 2 (X1, X2). Выбираемый тип кварцевого резонатора должен обладать емкостью нагрузки 6 пФ. Более подробная информация о выборе кварцевого резонатора и его подключении на печатной плате приведена в руководстве по использованию Application Note 58 “Crystal Considerations with Dallas Real Time Cl°Cks” (Рекомендации по выбору кварцевого резонатора для часов реального времени фирмы Dallas Semiconductors).

DS14285/DS14287 использует источник резервного питания и схему его автоматического ввода, чтобы обеспечить сохранность информации в ОЗУ при нарушении основного питания. При нарушении питания DS14285/DS14287 автоматически защищает от записи внешнее ОЗУ и подключает вывод VCC к внешней батареи.

Для DS14287 внутренняя литиевая батарейка при производстве электрически отключается от часов. Эта изоляция автоматически устраняется после первой подачи напряжения на вывод VCC, обеспечивая в дальнейшем работу часов, внешнего ОЗУ, поддержание уровней VCCO и CEO при выключенном питании. Должны быть приняты меры предосторожности, т.к. после снятия изоляции батарея может быть разряжена через выводы VCCO и CEO.

Документация:

303 Kb Engl Описание микросхемы DS14285/DS14287

---

---
