DS12887
Часы реального времени
Отличительные особенности:
- Встраиваемые в IBM AT компьютеры часы с календарем
- Совместимость выводов с MC146818B и DS1287
- Сохранение функций энергонезависимости не менее 10 лет с момента отключения питания
- Конструктивно законченное изделие, включающее литиевую батарею, кварцевый резонатор и схему поддержки питания
- Считает время в секундах, минутах, часах, днях недели, датах месяца, месяцах, годах и учитывает высокосность года до 2100 г
- Двоичное и двоично-десятичное представление времени, календаря и настроек будильника
- 12–ти или 24–х часовой режим счета часов с индикацией AM (до полудня), PM (после полудня) в 12-ти часовом режиме
- Установка времени сбережения дневного света
- Возможность выбора временной диаграммы шины Motorola или Intel
- Мультиплексированная шина для сокращения выводов
- Управляется программным обеспечением через 128 байтное ОЗУ
– 14 байт регистров часов и управления
– 114 байт ОЗУ общего назначения
- Программируемый генератор прямоугольных импульсов
- Генерация сигнала прерывания (IRQ)
- Три раздельно настраиваемых и тестируемых прерывания
- Будильник, настроенный на время суток
- Периоды времени от 122 мс до 500мс
- Конец цикла обновления часов
Описание выводов:
| AD0–AD7 |
мультиплексированная шина адреса/данных |
| NC |
не используется |
| MOT |
выбор типа шина |
| CS |
выбор микросхемы |
| AS |
строб адреса |
| R/W |
вход чтение/запись |
| DS |
строб данных |
| RESET |
вход сброса |
| IRQ |
выход запроса на прерывание |
| SQW |
выход генератора прямоугольных импульсов |
| V CC |
+5 В питание |
| GND |
общий |

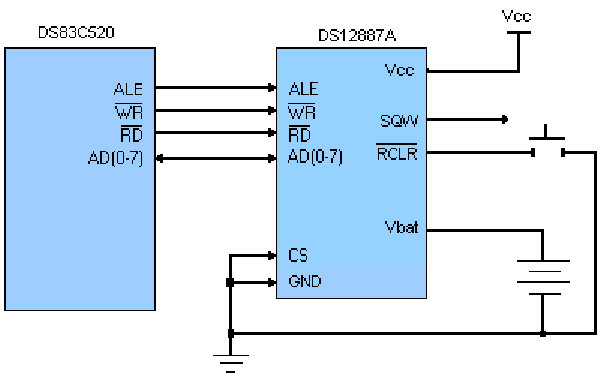

Структурная схема DS12887:

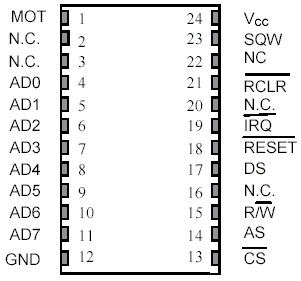

Расположение выводов DS12887:
Общее описание:
DS12887 - часы реального времени и ОЗУ разработаны для замены DS1287. DS12887 идентичен по конструкции и функциям DS1287, но имеет на 64 байта большее ОЗУ. Доступ к добавленной памяти осуществляется логическим уровнем AD6 в адресной части цикла доступа. Литиевый источник энергии, кварцевый резонатор и схема защиты от записи размещены в двухрядном корпусе с 24 выводами. DS12887 - завершенная подсистема, заменяющая 16 компонентов в типичном применении. Например, энергонезависимые часы, будильник, календарь столетия, программируемое прерывание, генератор прямоугольных импульсов и 114 байт энергонезависимого ОЗУ. Счет времени и сохранение данных в ОЗУ обеспечивается даже при отсутствии основного источника.
Документация:
| |
|
349 Kb Engl Описание микросхемы DS12887 |
