DS12885, DS12885Q, DS12885T

Часы реального времени

Отличительные особенности:

• Заменяет часы/календарь IBM AT компьютеров
• Цоколевка соответствует MC146818B и DS1285
• Считает секунды, минуты, часы, дни, день недели, дату месяца, месяц и год с учетом высокосности год до 2100 г.
• Двоичная и двоично-десятичная форма представления информации текущего времени, календаря и будильника
• 12– или 24–часовой режим счета времени с индикацией AM/PM в 12-часовом режиме
• Выбор времени сохранения дневного света
• Возможность выбора временной диаграммы Motorola/Intel
• Мультиплексированная шина для сокращения числа выводов
• Интерфейс с программой как с 128 байтами ОЗУ
      - 14 байт регистров часов и управления
      - 114 байт ОЗУ пользователя
• Программируемый генератор прямоугольных импульсов
• Сигналы прерывания (IRQ), совместимые с шиной
• Три прерывания раздельно программой маскируются и тестируются:
      - срабатывание будильника задается от секунды до дня
      - периоды от 122 мкс до 500 мс
      -конец цикла модификации часов
• Возможность заказа в 28–выводном PLCC корпусе для поверхностного монтажа или в 32-х выводном TQFP
• Возможность заказа в промышленном диапазоне температур

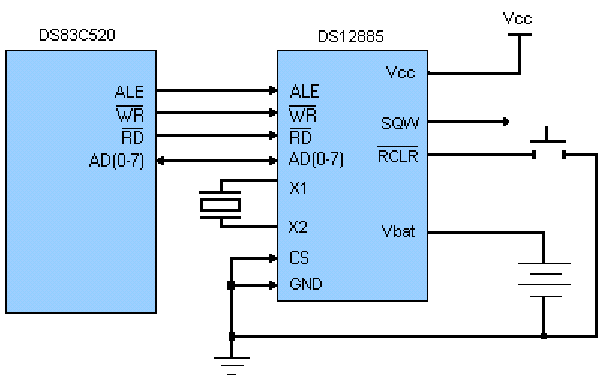

Структурная схема DS12885, DS12885Q, DS12885T:

Расположение выводов DS12885, DS12885Q, DS12885T:

Общее описание:

Часы реального времени и ОЗУ DS12885 предназначены для замены DS1285. DS12885 идентичен по форме, назначению и функциям с DS1285, и имеет дополнительные 64 байта ОЗУ общего применения. Доступ к этому дополнительному ОЗУ определен логическим уровнем, представленным на AD6 в течение адресной части цикла доступа. Внешний кварцевый резонатор и батарея - единственные компоненты, требуемые поддержания работы часов и сохранения информации. Полное описание условий эксплуатации, электрических характеристик, временных диаграмм шины и описания других выводов приведены в технической документации на DS12887 .

Документация:

140 Kb Engl Описание микросхемы DS12885, DS12885Q, DS12885T

---

---
