MAX7393, MAX7394

Прецизионные кремниевые генераторы с непосредственным включением и автоматическим включением

Отличительные особенности:

• Общая точность для диапазона от 0°С до +85°С ±0.25% (TDFN) и ±1.3% (µDFN)
• Общая точность для диапазона от -40°С до +125°С ±1% (TDFN) и ±1.8% (µDFN)
• Защита от вибрации и влажности
• Рабочий ток 12мА при 48 МГц
• Время переднего и заднего фронта выходного сигнала 5 нс
• 40% - 60% Maximum Duty Cycle
• Не требует применения внешних компонентов
• Рабочий диапазон напряжения от +2.4В до +3.6В
• Возможность заводской предустановки частоты в диапазоне от 922КГц до 48МГц
• Малогабаритные корпуса TDFN и µDFN

Области применение:

• Устройства и элементы управления
• Автомобильная техника
• Компьютеры
• Товары широкого потребления
• Портативные устройства
• Бытовая техника

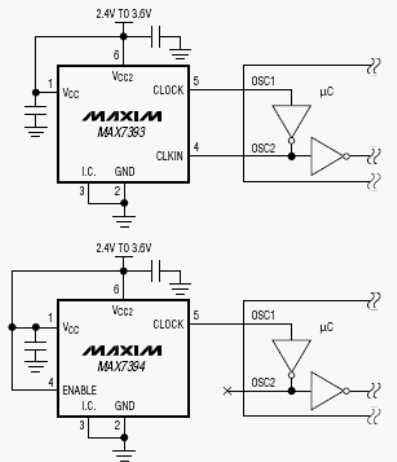

Типовая схема включения:

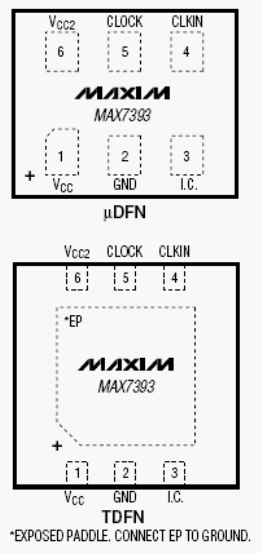

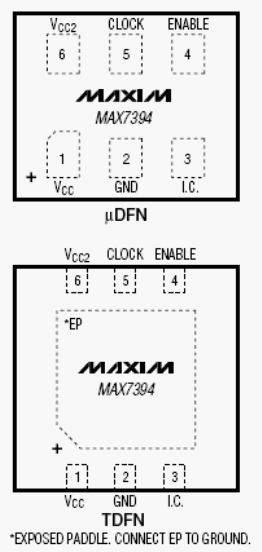

Расположение выводов:

Общее описание:

Высокоточные кремниевые генераторы MAX7393, MAX7394 заменяют кварцевые, керамические резонаторы и модули кварцевых генераторов в системах, работающих с напряжениями источников питания в диапазоне от +2.4В до +3.6В.

MAX7394 - прецизионные кремниевые генераторы с температурной компенсацией и непосредственным включением, а MAX7393 с автоматическим включением. MAX7393, MAX7394 вырабатывают высокостабильные частоты так же, как и кварцевые резонаторы. Точность выходной частоты для диапазона от 0°С до +85°С составляет ±0.25% (TDFN) и ±1.3% (µDFN), а для диапазона от -40°С до +125°С ±1% (TDFN) и ±1.8% (µDFN) соответственно.

Небольшие габариты и устойчивая работа MAX7393, MAX7394 делает их идеальным решением для разработки критичных к габаритам устройств, работающих в жестких условиях внешней среды и требующих высокой точности. Данные ИС идеальны, в том числе, для разработки компьютеров и бытовой техники.

Устройства выпускаются в 6-контактных корпусах TDFN с габаритными размерами 3мм x 3мм и µDFN с габаритными размерами 2мм x 2мм, рассчитаны на работу в расширенном температурном диапазоне от -40°С до +125°С.

Документация:

232 Kb Engl Описание микросхемы

---

---
