MAX7387, MAX7388

Системные супервизоры - автогенераторы со встроенным сторожевым таймером и генератором сигнала сбоя в системе питания

Отличительные особенности:

• Стабильный генератор синхроимпульсов для микроконтроллеров и системный супервизор в одном корпусе
• Функции сторожевого таймера и генератора сигналов сброса и сбоя в системе питания
• Программируемый сигналами на выводах период сторожевого таймера
• Однополярное питание от +2.7 до +5.5 В
• Подстроенный при производстве автогенератор
• Удерживание сигнала сброса при снижении напряжения питания до 1.1 В
• Максимально допустимый выходной ток синхрогенератора ±10 мА
• Точность ±4 % в диапазоне температур от -40°C до +125°C
• Точность ±2.75 % в диапазоне температур от 0°C до +85°C
• Рабочий температурный диапазон от -40°C до +125°C
• 8 и 10 контактные µMAX корпуса для поверхностного монтажа
• Ток потребления при работе на частоте 12 МГц 5.5 мА
• Установленная при производстве частота в диапазоне от 1 до 16 МГц

Области применение:

• Приборы и контрольно-измерительные устройства
• Автомобильная аппаратура
• Портативные устройства
• Микроконтроллерные системы
• Переносная аппаратура
• Бытовая техника

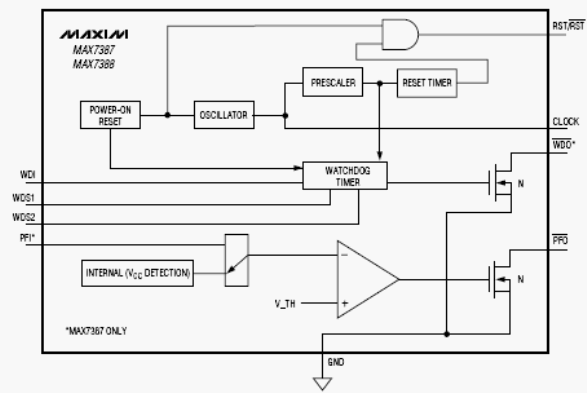

Структурная схема MAX7387, MAX7388:

Расположение выводов MAX7387, MAX7388:

Общее описание:

MAX7387, MAX7388 предназначены для замены керамических и кварцевых резонаторов и супервизоров питания в 3.3 и 5 В микроконтроллерных системах.

MAX7387, MAX7388 генерируют синхроимпульсы и сигналы сброса, сторожевого таймера и сбоя в системе питания. Период сторожевого таймера задается сигналами на выводах в диапазоне от 16 до 2048 мс. Сигнал сбоя в системе питания обеспечивает предварительное оповещение о снижении напряжения питания. Порог срабатывания супервизора MAX7388 задан в самом приборе. MAX7387 также имеет отдельный выход сторожевого таймера, который может использоваться как индикатор состояния или как элемент системы безопасности системы.

Частота генерируемых MAX7387, MAX7388 синхроимпульсов установлена при производстве в диапазоне от 1 до 16 МГц. Приборы выпускаются в модификациях с одной из четырех возможных частот. под заказ потребителя могут быть выпущены автогенераторы и с другими частотами. При частоте синхроимпульсов 12 МГц приборы имеют ток потребления не более 5.5 мА.

В отличие от обычных кварцевых и керамических автогенераторов, MAX7387, MAX7388 устойчивы к воздействию ЭМИ и вибраций и надежно работают при высоких температурах. Большой выходной ток и отсутствие высокоомных внешних элементов делают автогенераторы невосприимчивыми к грязи и большой влажности.

MAX7387, MAX7388 доступны в 10 и 8 контактных µMAX корпусах. MAX7387, MAX7388 имеют рабочий температурный диапазон от от -40°C до +125°C.
