DS1086L

3 В полностью кремниевый автогенератор семейства EconOscillator с самым маленьким в мире уровнем паразитных ЭМИ

Отличительные особенности:

• Установленная при производстве рабочая частота от 4.9 кГц до 66 МГц
• Не требуется внешних синхронизирующих компонентов
• Низкий уровень паразитных ЭМИ
• Однополярное питание от 2.7 до 3.6 В
• Программируемое пользователем снижение частоты при помощи встроенного делителя
• Выбираемый пользователем коэффициент распределения от 0% до 8%
• Помехоустойчивый вход блокировки выхода
• 2 - проводный последовательный интерфейс
• Хранение параметров настройки во встроенной энергонезависимой памяти
• Режим пониженного потребления
• Программируемый режим снижения потребления/блокировки выхода

Применение:

• Принтеры
• Копировальные устройства
• Персональные компьютеры
• Периферийные устройства для ПК
• Сотовые телефоны
• Кабельные модемы

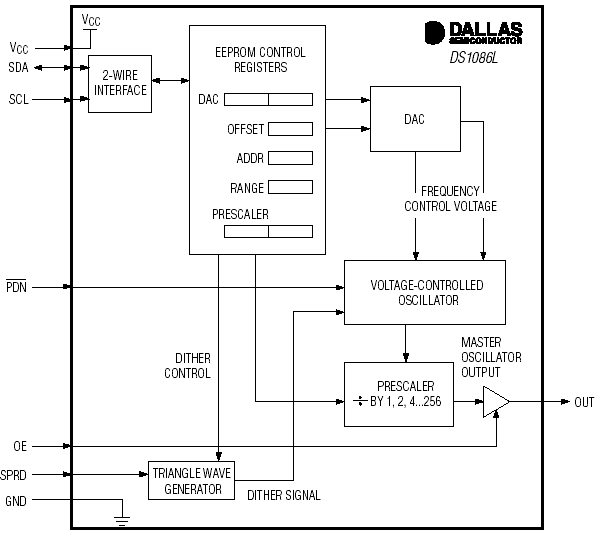

Структурная схема DS1086L:

Расположение выводов DS1086L:

Общее описание:

DS1086L - генератор синхроимпульсов, который вырабатывает широкополосный (сглаженный) прямоугольный сигнал фиксированной частоты в диапазоне от 4.9 кГц до 66 МГц. DS1086L поставляется с установленной рабочей частотой и коэффициентом распределения сигнала. Но пользователь может изменить коэффициент деления встроенного делителя и коэффициент распределения сигнала в пределах от 0 до 8%, а также выключить/заблокировать выход через 2- проводный последовательный интерфейс. Все параметры настройки прибора хранятся во встроенной энергонезависимой EEPROM памяти, позволяющей использовать прибор в автономных устройствах. DS1086L имеет выводы активизации дежурного режима и блокировки выхода, что позволяет использовать его в устройствах, критических к потреблению.
