DS3134 Chateau
Контроллер Т1 и Е1 каналов и HDLC
Характеристики:
- 256 канальный HDLC контроллер, поддерживающий до 64 Т1 или Е1 потоков или до 3 Т3 потоков
- 256 независимых двунаправленных HDLC каналов
- 16 физических портов (16 передатчиков и 16 приемников), которые могут быть индивидуально сконфигурированы для внеканальной или канальной работы
- Два высокоскоростных (52 Мбит/с) порта; другие порты могут иметь пропускную способность до 10 Мбит/с (внеканальное функционирование)
- Канальные порты 0 – 15 могут обрабатывать 1,2 или 4 потока Т1 или Е1
- Поддержка до 64 Т1 или Е1 потоков
- Поддержка режима прозрачности
- Следящий детектор кода V.54
- Встроенный генератор коррекции ошибок (BERT) с возможностью автоматической вставки ошибки
- Генератор BERT может быть подключен к любому HDLC каналу или к любому порту
- Большой 16 кбайтный буфер FIFO в каналах передачи и приема
- Пропускная способность в полно дуплексном режиме 104 Мбит/с
- 16 кбит FIFO буфер для передачи и приема
- Эффективное распределение/сбор DMA
- Принятые пакеты помечаются временными метками
- Установка приоритета передаваемых пакетов
- Локальная шина, позволяющая реализовывать PCI мосты или локальный доступ
- Поддержка шинной сигнализации компаний Intel или Motorola
- 32-разрядный 25 или 33 МГц интерфейс PCI (V2.1)
- 3.3 В маломощное КМОП ядро с 5 В портами ввода- вывода
- Поддержка JTAG IEEE 1149.1
- 256- выводной пластиковый BGA корпус (27x27 мм)
Применение:
- Канальное T1/E1 оборудование
- Внеканальное T1/E1 оборудование
- Канальное T3/E3 оборудование
- Внеканальное T3/E3 оборудование
- Доступ к высокоплотным потокам
- Оборудование xDSL (каждый порт может поддерживать скорость передачи до 10 Мбит/с)
- Сдвоенные HSSI
- Оборудование V.35
- SONET/SDH EOC/ECC терминалы
- Прикладные программы, требующие большого количества HDLC каналов

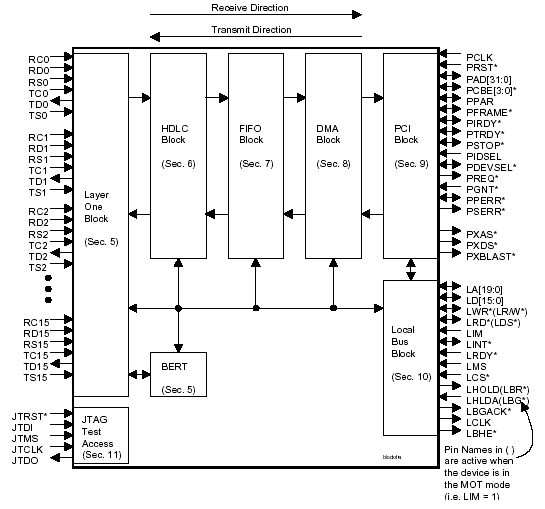

Блок-схема:
Общее описание:
DS3134 Chateau - 256 канальный HDLC контроллер. Прибор способен обслуживать до 64 T1 или E1 потока данных или два Т3 потока. Каждый из 16 физических портов может обрабатывать один, два, или четыре T1 или E1 потока данных. Chateau состоит из следующих блоков: блок уровня, блок HDLC, буфер FIFO, блок DMA, шина PCI и локальная шина.
Есть 16 узлов HDLC (по одному на каждый порт), каждый из которых может работать с пропускной способностью до 8.192 Мбит/с в канальном режиме и до 10 Мбит/с во внеканальном режиме. Chateau также имеет два высокоскоростных узла HDLC, которые постоянно подключены к портам 0 и 1. Они могут работать с пропускной способностью до 52 Мбит/с.
Прибор полностью удовлетворяет требованиям ANSI N1.403-1995, PCI V2.1 и ISO 3309-1979.
Документация:
| |
 |
778 Kb Engl Описание микросхемы |
