DS21448

3.3 В четырех канальный E1/T1/J1 линейный интерфейс

Отличительные особенности:

• Четыре законченных E1, T1 или J1 LIU
• Поддержка длинных и коротких линий
• Встроенные подключаемые 75/100/120 Ом согласующие резисторы
• 3.3 В питание
• 32- или 128 бит бескристальный подавитель переходных колебаний, требующий только 2.048 МГц основных тактовых импульсов для E1 и T1, с функцией использования 1.544 МГц основных тактовых импульсов для T1
• AMI, HDB3 и B8ZS кодирование/декодирование
• Синтезатор вырабатывает сигналы с частотой 16.384, 8.192, 4.096 или 2.048 МГц для восстановления синхроимпульсов
• Программируемый режим контроля приемника
• Следящий и PRBS генератор/декодер с выходом принятых ошибок
• Генерирование/обнаружение циклических кодов от 1 до 16 бит, включая CSU циклические коды
• Параллельный или последовательный 8 битный интерфейс с дополнительным аппаратным режимом
• Мультиплексируемая и не мультиплексируемая параллельная шина поддерживаемая компаниями Intel или Motorola
• Детектор/генератор аварий (AIS)
• NRZ/биполярный интерфейс для линий Tx/Rx
• Обнаружение разрыва в цепи передачи
• Индикация потери несущей (RCL)
• Высокоомное состояние линий TTIP и TRING
• Ограничитель выходного тока, имеющий порог СКЗ 50 мА
• Удовлетворяет последним техническим требованиям для E1 и T1, включая ANSI.403-1999, ANSI T1.408, AT&T TR 62411, ITU G.703, G.704, G.706, G.736, G.775, G.823, I.431, O.151, O.161, ETSI ETS 300 166, JTG.703, JTI.431, TBR12, TBR13 и CTR4

Области применения:

• Интегрированные мультисервисные платформы доступа
• T1/E1 кросс-коммутаторы, мультиплексоры и канальное оборудование
• Центральные коммутаторы и РВХ интерфейсы
• T1/E1 маршрутизаторы ЛВС/беспроводных ЛВС
• Беспроводные базовые станции

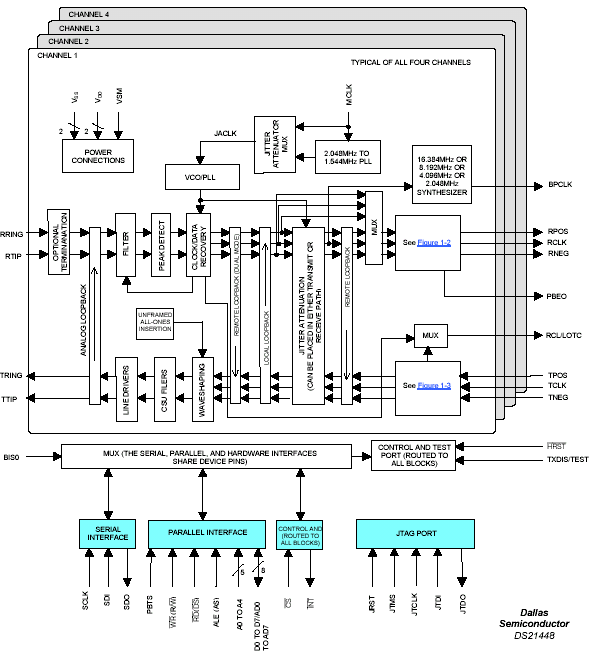

Функциональная схема:

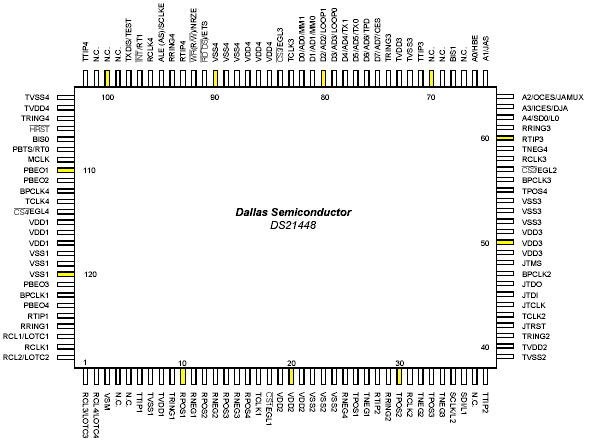

Расположение выводов:

Общее описание:

DS21448 - четырех портовый E1 или Т1 модуль линейного интерфейса (LIU) для работы на короткие и длинные линии. Прибор содержит четыре независимых передатчика и четыре независимых приемника в одном 144- контактном PBGA или 128-выводном LQFP корпусе.

Драйверы передатчиков вырабатывают необходимые, в соответствии с требованиями G.703, колебания при работе на 75 или 120 Ом линии связи, а так же DSX-1 или CSU колебания с уровнем 0 дБ,-7.5 дБ,-15 дБ и-22.5 дБ для оборудования стандарта T1.

DS21448 имеет приемник с порогом чувствительности от 0 до -43 дБ для E1 систем и от 0 до -36 дБ для T1 систем, что позволяет работать на линии связи от 0.63 мм (22AWG) до 2.5 км (E1) и 6000 футов (T1). Пользователь может подключить встроенные согласующие резисторы 75, 100 или 120 Ом.

Встроенный бескристальный подавитель переходных колебаний может быть подключен к любой передающей ли приемной линии и требует для работы только 2.048 МГЦ MCLK.

DS21448 имеет возможность проведения диагностики за счет наличия следящей цепи и PRBS генератора и декодера. 16-битный повышающийся или понижающийся циклический код может быть сгенерирован и обнаружен. Все передатчики могут быть выключены сигналом на одном входе.

Прибор может управляться через 8 битный параллельный мультиплексируемый или не мультиплексируемый или последовательный порт, который может использоваться в аппаратном режиме. Стандартный граничный сканирующий интерфейс позволяет осуществить тестирование плат.

Документация:

908 Kb Engl Описание микросхемы

---

---
