DS26503

T1/E1/J1 BITS элемент

Отличительные особенности:

• Совместим с 2048 кГц интерфейсом синхронизации стандарта G.703
• Совместим с 6312 кГц интерфейсом синхронизации стандарта G.703
• Подключение к стандартным потокам T1/J1 (1.544 МГц) и E1 (2.048 МГц)
• Подключение к CMI- кодированным потокам T1/J1 и E1
• Способен работать как на длинных линиях, так и на коротких
• Передача и прием T1 и E1 SSM сообщений и подтверждение их
• Бескристальный подавитель переходных колебаний с режимом ФНЧ
• Полностью независимая работа приемника и передатчика
• Встроенные программно выбираемые сопротивления приемного и передающего терминалов 75/100/110/120 Ом
• Режим мониторинга для мостовых приложений
• Принимает частоты основных синхроимпульсов (Master Clock) 16.384, 8.192, 4.096, 2.048 МГц или 1.544 МГц (только Т1)
• 8- битный параллельный управляющий порт
• Последовательный (SPI) управляющий порт
• Режим аппаратного управления
• Формирование сигналов LOS, AIS и LOF
• Вход сигнала быстрого отключения выхода передатчика
• IEEE 1149.1 JTAG граничного сканирования
• Однополярное питание 3.3 В, допустимый уровень сигналов на входах и выходах 5 В

Области рименения:

• Синхронизация BITS
• Преобразование частот синхронизирующих потоков
• Приемопередатчики базовых станций

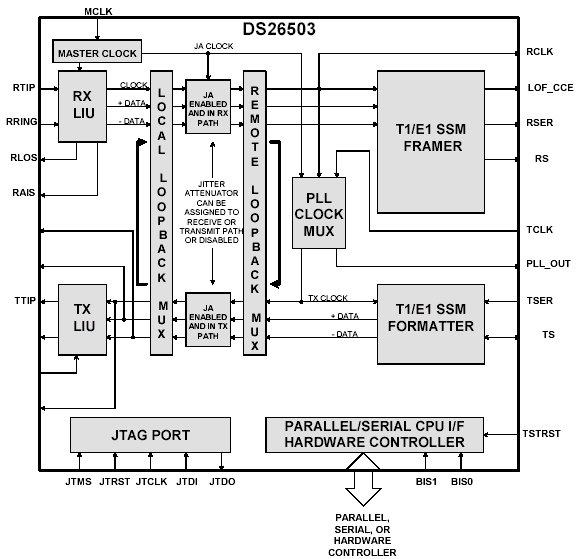

Структурная схема :

Общее описание:

DS26503 - BITS элемент восстановления синхроимпульсов. Приемник может синхронизироваться от синхроимпульсов потоков T1 и E1 и от синхронизирующего 6312 кГц интерфейса. В режимах T1 и E1 всегда может быть возвращено сообщение статуса синхронизации (SSM). Передатчик может напрямую подключаться к T1, E1 или 64 кГц интерфейсу составных синхроимпульсов и точно также быть источником SSM в режимах E1 и T1. DS26503 может преобразовать любой поддерживаемый входной синхросигнал в любой поддерживаемый синхросигнал. Имеется отдельный вывод, являющийся источником сигнала с частотой 6312 кГц. Управление прибором может осуществляться через последовательный, параллельный или аппаратный порт управления.

Документация:

996 Kb Engl Описание микросхемы

---

---
