DS1862

Интегральная схема управления и цифровой диагностики лазерных систем XFP

Соответствует требованиям XFP MSA к системам цифровой диагностики, последовательной идентификации и пользовательской памяти

Отличительные особенности:

• I²C -совместимый интерфейс
• Соответствует требованиям XFP MSA к системам цифровой диагностики, последовательной идентификации и пользовательской памяти
• Автоматический контроль мощности (APC)
• Подстройка коэффициента затухания с использованием поправочной таблицы
• Семь каналов цифрового мониторинга (пять базовых и два дополнительных)
• Встроенная калибровка отслеживаемых каналов (температура, напряжение питания, ток смещения, мощность излучения передатчика и мощность излучения на входе приемника)
• Программируемая логика быстрого отключения устройства при расстыковке для защиты глаз от воздействия излучения лазера
• Доступ к информации мониторинга и идентификации
• Программирование сигналов тревоги и предупреждения о перегрузках
• Работает от источника питания 3.3В или 5В
• 25-контактный корпус CSBGA размером 5мм x 5мм
• Встроенный и внешний датчики температуры
• Рабочий диапазон температур от -40°С до +100°С
• 8-разрядный буферизованный ЦАП

Области применения:

• Оптические приемопередатчики со скоростью 10Гбит (XFP)
• Цифровой контроль в оптических системах передачи
• Управление и мониторинг лазерных систем

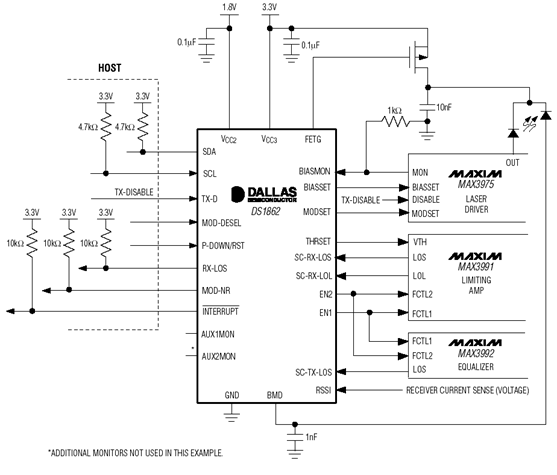

Типовая схема включения:

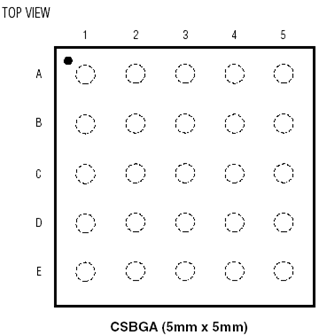

Расположение выводов:

Описание:

В интегральной схеме DS1862 реализована замкнутая система управления лазером со встроенной цифровой диагностикой, соответствующая требованиям XFP MSA. Управление лазером включает контроль средней излучаемой мощности, а также позволяет регулировать коэффициент затухания с использованием индексированной по температуре компенсационной таблицы. DS1862 отслеживает до семи аналоговых входов, включая температуру и ток через диод контроля (MD), который используется для регулирования тока смещения лазера и коэффициента затухания.

Сигналы предупреждения и тревоги вызывают прерывания при превышении допусков запрограммированных порогов срабатывания отслеживаемыми сигналами. Встроенная калибровка осуществляется с использованием масштабирующих регистров компенсации и усиления для каждого отслеживаемого аналогового сигнала. Такие программируемые установочные параметры, как данные для калибровки сохраняются в защищенной паролем EEPROM памяти. Программирование осуществляется через I²C-совместимый интерфейс, который также можно использовать для доступа к набору выполняемых функций.
