MAX378, MAX379

8-ми канальные, высоковольтные, отказоустойчивые мультиплексоры

Отличительные особенности:

• Входные напряжения в аварийном режиме ±75 В при отключенном питании
• Входные напряжения в аварийном режиме ±60 В при питании ±15 В
• Все каналы переходят в разомкнутое состояние при отключении питания
• Проводящие каналы размыкаются при перенапряжении на входе/выходе
• В любых аварийных ситуациях втекающий ток составляет единицы наноампер
• Нет повышения тока питания в аварийных ситуациях
• Архитектура с защитой от эффекта «залипания»
• Все цифровые входы имеют совместимость с TTL/CMOS уровнями
• Монолитная CMOS конструкция с низким энергопотреблением

Области применения:

• Системы сбора данных
• Системы управления промышленными техпроцессами
• Тестовое авиационное электронное оборудование
• Распределение сигналов между системами

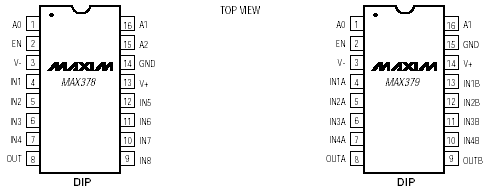

Расположение выводов:

Описание:

Восьмиканальный мультиплексор 1-на –8 MAX378 с несимметричным входом, и четырехканальный, дифференциальный мультиплексор 2 – на – 8 MAX379, используют последовательно – соединенные, N-канальные/ P-канальные/ N-канальные структуры, обеспечивающие существенно, повышенный уровень отказоустойчивости. В случае ошибочного отключения питания ИС, при сохранении входных напряжений, все каналы мультиплексоров, с повышенным уровнем отказоустойчивости, переходят в разомкнутое состояние, при сохранении только небольших входных токов утечки (единиц наноампер). Это обеспечивает защиту не только мультиплексоров MAX378/MAX379 и цепей, управляемых ими, но также, защищает сенсоры или источники сигналов, управляющие мультиплексором.

Защитные, последовательно – соединенные, N-канальные, P-канальные, N-канальные структуры, имеют два существенных преимущества перед обычной схемой ограничения тока, примененной в мультиплексорах первого поколения. Первое преимущество состоит в уровне аварийного ограничения токов единицами наноампер, вместо единиц миллиампер. Это предотвращает повреждение сенсоров и других чувствительных источников сигналов. Второе преимущество состоит в том, что мультиплексоры MAX378/MAX379, с повышенным уровнем отказоустойчивости, способны продолжительное время выдерживать перенапряжение на входах, величиной ±60 В, в отличие от ИС первого поколения, чья защита от перенапряжения ±35 В, определялась допустимым уровнем рассеивания мощности.

Все логические входы ИС имеют пороги уровней переключения в диапазоне от 0.8 В до 2.4 В, обеспечивая совместимость с уровнями TTL/CMOS, без необходимости использования балластных резисторов. Гарантирован алгоритм работы мультиплексоров разрыв- перед – следующей коммутацией (Break-before-make), и пониженное энергопотребление, менее 2 мВт.

Документация:

105 Kb Engl Описание микросхемы

---

---
