MAX351, MAX352, MAX353

Прецизионные, 4-х канальные, аналоговые ключи (один вход/один выход)

Отличительные особенности:

• Сопротивление открытого канала <22 Ом типичное (35 Ом макс)
• Гарантированный разброс сопротивлений открытых каналов <2 Ом
• Гарантированный разброс сопротивления открытого канала в диапазоне допустимого размаха аналоговых сигналов ±3 Ом
• Гарантированная инжекция заряда <10 пКл
• Гарантированный ток утечки закрытого канала при +85°С < 6 нА
• Униполярное питание от +10 В до + 30 В
• Биполярное питание от ±4.5 В до ±20 В
• Двунаправленная передача аналоговых сигналов с максимальным размахом от шины – до – шины питания
• Совместимость логических входов с уровнями TTL/CMOS
• Гарантированная защита от электростатических разрядов (ESD) >2000 В (по методу 3015.7)

Области применения:

• Цепи выборки и фиксации уровней
• Системы наведения и контроля
• Дисплеи
• Тестовое оборудование
• Военное радиооборудование
• Коммуникационные системы
• Системы с автономным питанием
• Телефонные коммутаторы, АТС

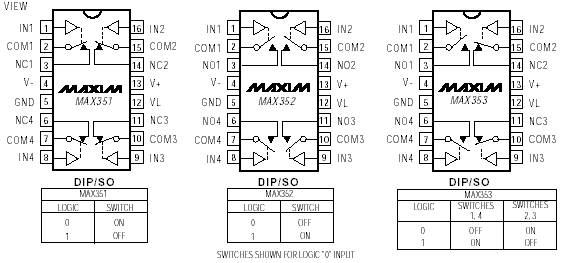

Расположение выводов/функциональная схема/таблица истинности:

Описание:

ИС MAX351/MAX352/MAX353 являются 4-х канальными, прецизионными, аналоговыми ключами SPST (один вход/один выход). ИС MAX351 имеет четыре нормально – замкнутых (NС), MAX352 имеет четыре нормально – разомкнутых (NO) ключа. ИС MAX353 имеет два нормально – замкнутых (NС), и два нормально – разомкнутых (NO) ключа. Все три ключа имеют низкое сопротивление открытого канала (менее 35 Ом), с гарантированным разбросом сопротивлений каналов менее 2 Ом, и с неравномерностью сопротивлений открытого канала в диапазоне аналоговых сигналов (±3 Ом, макс). ИС, также обладают низкими токами утечки ( менее 250 пА при +25°С и менее 6 нА при +85°С) и низким временем коммутации (время включения канала менее 175 нс, и время выключения канала менее 145 нс).

ИС MAX351/MAX352/MAX353 производятся с применением нового, улучшенного 44 В техпроцесса кремниевых ключей (silicon-gate) фирмы Maxim. Новая технология гарантирует ультра- низкую инжекцию заряда (менее 10 пКл), низкий уровень энергопотребления (менее 35 мкВт), и гарантированный уровень электростатической защиты более 2000 В.

Данные мультиплексоры питаются от уни/би- полярных источников (от +10 В до +30 В/от ±4.5 В до ±20 В), сохраняя при этом, совместимость управляющих входов с логическими уровнями CMOS и малое время коммутации. Входы CMOS обеспечивают сниженную входную нагрузку.

Документация:

101 Kb Engl Описание микросхемы

---

---
