MAX336, MAX337

16-ти канальный /сдвоенный 8-и канальный, CMOS аналоговые мультиплексоры с низкими токами утечки

Отличительные особенности:

• Сопротивление открытого канала <400 Ом (макс)
• Время установления уровня сигнала <500 нс
• Разброс сопротивлений открытых каналов <10 Ом
• Ток утечки NO-Off при +25°С < 20 пА
• Инжекция заряда 3.5 пКл
• Униполярное питание от +4.5 В до + 30 В
• Биполярное питание от ±4.5 В до ±20 В
• Полная замена распространенных ИС DG506/DG507
• Двунаправленная передача сигналов с размахом от шины – до – шины питания
• Совместимость логических входов с уровнями TTL/CMOS
• Защита от электростатических разрядов (ESD) >2000 В (по методу 3015.7)

Области применения:

• Системы прецизионного сбора данных
• Системы прецизионной маршрутизации данных
• Тестовое оборудование

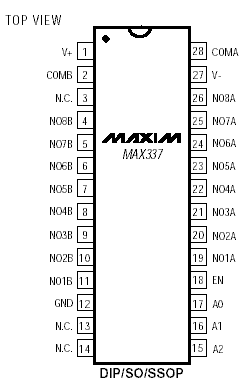

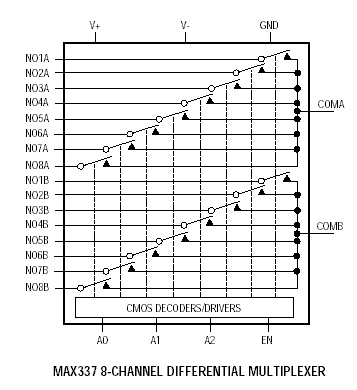

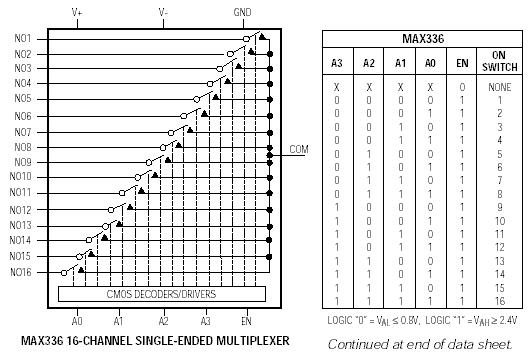

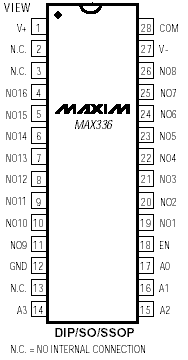

Расположение выводов/функциональная схема/таблица истинности:

Описание:

ИС MAX336/MAX337 являются монолитными, аналоговыми CMOS мультиплексорами. 16 -ти канальный MAX336 предназначен для коммутации одного из 16 входов на общий выход с управляющим 4-х разрядным двоичным адресом. Сдвоенный 8-и канальный MAX337 предназначен для коммутации одного из восьми входов на выход, под управлением 3-х разрядного двоичного адреса. Обе ИС могут использоваться, как в качестве мультиплексоров, так и в качестве демультиплексоров. Сопротивление открытого канала составляет 400 Ом (макс), и устройства имеют одинаковую проводимость в обоих направлениях.

Данные мультиплексоры имеют ультра – низкие токи утечки закрытых каналов (менее 20 пА при +25°С) и малые токи утечки открытых каналов (менее 50 пА при +25°С). Новая технология производства гарантирует низкий уровень инжекции заряда (3.5 пКл, тип) и защиту от электростатических разрядов (ESD) более 2000 В (по методу 3015.7). Данные улучшенные мультиплексоры являются, совместимой по выводам, заменой распространенных ИС DG506 и DG507. ИС MAX336/MAX337 питаются от источника униполярного или биполярного питания +4.5 В…+30 В/?4.5 В…?20 В, соответственно. Все управляющие входы, как адресные, так и входы Enable, имеют совместимость с уровнями TTL (0.8…2.4 В) во всем диапазоне рабочих температур и напряжений питания(от ±4.5 В до ±18 В).
