MAX306, MAX307

Прецизионные, 16-ти канальные, и сдвоенные 8-и канальные, высокопроизводительные, аналоговые, CMOS мультиплексоры

Отличительные особенности:

• Гарантированный разброс сопротивлений открытых каналов ±5 Ом (макс)
• Низкое сопротивление открытого канала, ±100 Ом (макс)
• Гарантированная неравномерность сопротивления в рабочем диапазоне сигналов, 7 Ом (макс)
• Гарантированная инжекция заряда, ±10 пКл
• INO(OFF) утечка ±2.5 нА при +85°C
• ICOM(OFF) утечка ±20 нА при +85°C
• Электростатическая (EDS) защита >2000 В
• Совместимый по выводам, апгрейд стандартных ИС DG406/DG407/DG506A/DG507A
• Униполярное питание (от +4.5 В до +30 В)
• Биполярное питание (от ±4.5 В до ±20 В)
• Низкое энергопотребление, <1.25 мВт
• Сигналы с размахом от шины- до- шины питания
• Совместимость с логическими уровнями TTL/CMOS

Области применения:

• Цепи выборки и фиксации сигнала
• Тестовое оборудование
• Системы наведения и управления
• Военные радиоустройства
• Коммуникационные системы
• Оборудование с автономным питанием
• Автоматические телефонные станции/коммутаторы
• Маршрутизация аудиосигналов

Функциональная схема MAX306:

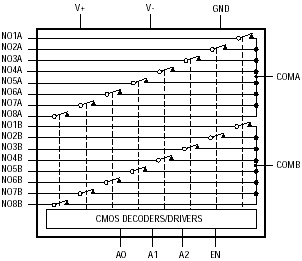

Функциональная схема MAX307:

Расположение выводов:

Описание:

Прецизионные, монолитные, аналоговые CMOS мультиплексоры MAX306/MAX307 имеют низкое сопротивление открытого канала (менее 100 Ом), рассогласование сопротивлений между каналами не более 5 Ом, и неравномерность сопротивления канала во всем специфицированном диапазоне аналоговых сигналов не более 7 Ом. ИС также имеют низкий уровень утечки тока во всем диапазоне рабочих температур (INO(OFF) менее, чем 2.5 нА при 85°С) и малое время коммутации (t_TRANS менее, чем 250 нс). ИС MAX306 является мультиплексором 1 – на –16, с одноканальным входом, и MAX307 является дифференциальным мультиплексором 2- на – 8.

ИС MAX306/MAX307 производятся с применением нового, улучшенного 44 В- техпроцесса кремниевых ключей фирмы Maxim. Новая технология гарантирует ультра- низкую инжекцию заряда (менее 10 пКл) и гарантированный уровень электростатической защиты более 2000 В.

Данные мультиплексоры питаются от уни/биполярного источников (от +4.5 В до +30 В/от ±4.5 В до ±20 В), сохраняя при этом входную совместимость с логическими уровнями CMOS и малое время коммутации. Входы CMOS обеспечивают сниженную входную нагрузку. Данные, улучшенные ИС являются, совместимой по выводам, заменой стандартных ИС типов: DG406, DG407, DG506A, и DG507A.
