MAX6612

Экономичный, аналоговый сенсор температуры с крутой характеристикой преобразования в корпусе SC70

Отличительные особенности:

• Оптимизировано для использования с АЦП
• Высокая крутизна характеристики преобразования температура/ напряжение
• Допускает управление большой емкостной нагрузкой
• Сохраняет функциональность, вплоть до +150°С
• Низкий потребляемый ток (35 мкА, макс)
• Не требуется калибровки
• Малогабаритный корпус SC70

Области применения:

• Базовые станции
• Технологическое оборудование
• Бытовые приборы
• Медицинское оборудование
• Портативное оборудование
• Приложения GPS

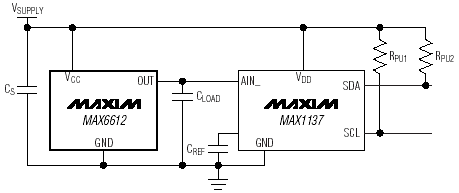

Типовая схема включения:

Расположение выводов:

Описание:

MAX6612 является прецизионным, экономичным сенсором температуры с аналоговым выходом, размещаемым в корпусе SC70. Крутизна преобразования выходного напряжения, по отношению к температуре, имеет высокую величину в 19.53 мВ/°С. Такая высокая чувствительность обеспечивает высокий уровень защищенности от шумового сигнала. Крутизна преобразования напряжение/ температура выбрана для обеспечения оптимального веса разрядов, при управлении сигналом от MAX6612 входом АЦП с ИОН 2.5 В, или 5 В.

ИС MAX6612 обеспечивает на выходе аналоговый сигнал напряжения, пропорциональный температуре. Погрешность составляет 1.2°С (макс) при +25°С, 3°С (макс) в диапазоне от 0°С до +70°С, и 5.5°С (макс) в диапазоне от -10°С до +125°С. Измерения температуры возможно проводить при температурах, вплоть до +150°С. Эффектом авторазогрева можно пренебречь ввиду низкой величины потребляемого тока.

В отличие от большинства аналоговых сенсоров температуры, MAX6612 стабильно работает с емкостной нагрузкой большой величины. ИС стабильно функционирует с любой емкостной нагрузкой, равной, или более 1000 пФ, что обеспечивает большую степень гибкости при разработке печатных плат.

Диапазон рабочих температур изменяется с изменением напряжения питания, т.е. большее напряжение питания обеспечивает более широкий диапазон измеряемых температур. ИС MAX6612 может использоваться в диапазоне температур от -10°С до +125°С при напряжении питания 3.3 В, или выше. Для приложений с напряжением питания в 2.4 В, MAX6612 может использоваться для измерения диапазона температур от -10°С до +70°С.

Документация:

125 Kb Engl Описание микросхемы

---

---
