MAX6607, MAX6608

Низковольтные аналоговые температурные датчики в SC70 и SOT23 корпусах

Основные характеристики:

• Напряжение питания от 1.8В.
• Низкое потребление тока (максимальное 15мкА).
• Маленькие SC70 и SOT23 корпуса.
• Точность ±2°C (макс.) от +20°C до +50°C.
• Оптимизирована для управления ёмкостными нагрузками до 1000пФ.

Области применения:

• Сотовые телефоны.
• Блоки батарей.
• Оборудование СНС (GPS).
• Портативное оборудование.
• Цифровые камеры.

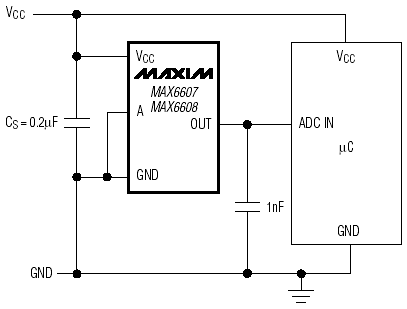

Типовая схема включения:

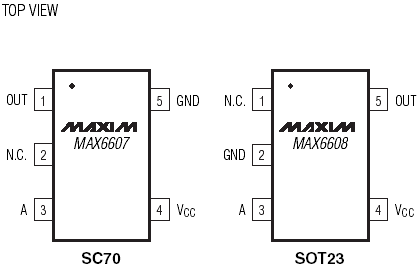

Расположение выводов:

Описание:

Микросхемы MAX6607/MAX6608 это точные, температурные датчики с аналоговым выходом, выпускаемый в 5?контактном SC70 и SOT23 корпусах. Микросхемы имеют диапазон напряжения питания от +1.8В до +3.6В и потребляют ток 8мкА в температурном диапазоне от -20°C до +85°C. Точность ±0.6°C (типовая) при TA = от +20°C до +50°C и ±0.7°C (типовая) при TA = от 0°C до +70°C.

Выходное напряжение микросхем MAX6607/MAX6608 зависит от температуры её кристалла и имеет крутизну 10мВ/°C и смещение 500мВ при 0°C.

Документация:

134 Kb Engl Описание: микросхемы

---

---
