MAX6603

• Мониторинг автомобильного выхлопа
• Тормозные системы
• Управление двигателем для соответствия нормам EURO IV
• Системы мониторинга транспортировки пищевых продуктов
• Измерения в промышленных системах
• Промышленные температурные датчики

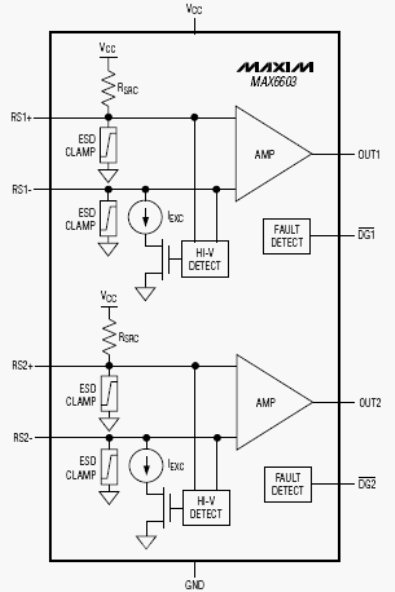

Функциональная блок-схема:

Расположение выводов:

Описание:

MAX6603 - двухканальный аналоговый формирователь сигналов резистивных термометров, работающих на основе зависимости сопротивления платины от температуры (Pt RTD). MAX6603 формирует и усиливает сигналы от двух внешних Pt RTD с сопротивлением 200Ом, что дает возможность получить отфильтрованные по уровню напряжения сигналы для измерения температуры. MAX6603 задает соответствующее измерению пропорциональное выходное напряжение, облегчая подключение к микроконтроллеру со встроенным АЦП. При этом не требуется калибровка или использование внешних высокоточных резисторов. ИС производит все необходимые операции по формированию сигнала, включая выработку пропорционального тока возбуждения, усиление, буферизацию выходов, обнаружение ошибок, защиту входов. MAX6603 усиливает сигналы от двух RTD, работающих в диапазоне температур от -40°C до +1000°C и формирует информацию о температуре в виде двух независимых значений аналогового напряжения. MAX6603 обеспечивает точность работы ±6°C в температурном диапазоне от +400°С до +600°С.

MAX6603 имеет защиту от превышения уровня напряжения 16В и защиту от электростатического разряда ±5кВ на входах RTD для обеспечения достоверности измерений. MAX6603 отслеживает ошибки при работе RTD и в случае их возникновения выставляет на выходе DG сигнал низкого уровня. Выходы аналогового напряжения могут подключаться к различным микроконтроллерам.

ИС выполнена в 10-контактном корпусе TDFN и работает от источника напряжения номиналом от +3В до +5.5В в расширенном температурном диапазоне от -40°С до +85°С.

Документация:

378 Kb Engl Описание микросхемы

---

---
